三倍频电压发生器

步骤/方法
试验

在对被试品进行倍频感应耐压试验前，应先对三倍频发生器进行空载试验，检查装置是否完好。

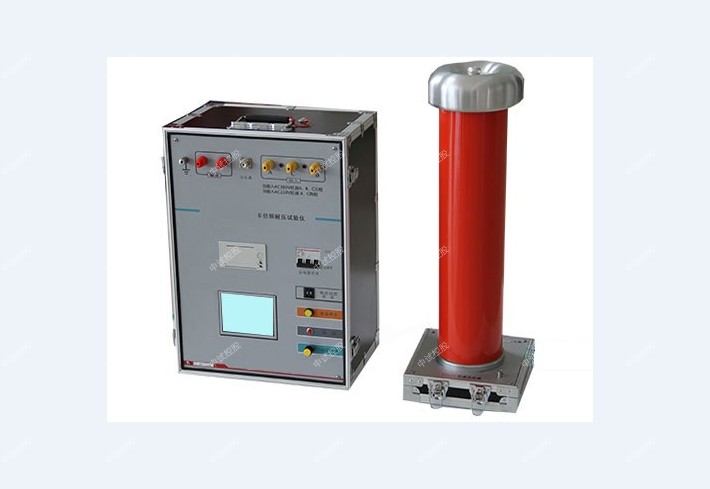

 50~500Hz 多频感应耐压试验仪


一、简介
电压互感器（PT）是电力系统中的关键设备，绝缘缺陷，如匝、层间短路，支架放电和铁芯穿芯螺丝悬浮放电等现象会严重影响


设备的正常运行,甚至会发生十分危险的爆炸现象。对PT进行感应耐压试验可以帮助工作人员及时发现问题，避免造成更严重的


后果。ZSDF-10型多倍频感应耐压试验装置采用微机控制，运用数字波形合成技术及现代


电力电子技术设计，比传统的三倍频发生器工作效率高，输出电压稳定，测量精度高，重复性好。
变压器和互感器的感应耐压试验是保证质量符合标准的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘


感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。
ZSDF-10多倍频感应耐压试验装置是为满足上述要求而设计，经过广大用户使用证明：其操作简单，性能可靠，能较好地满


足变压器，互感器感应耐压试验的需要。


二、技术特征
1、中试控股该装置采用电力电子技术，内部核心部分使用变频调节器。
2、参数预置、保护设置、频率选择、电压调节控制等，全部采用数字控制技术。
3、内置PC机，8寸彩色液晶显示，数据存储可达到3200组。
4、中试控股采用触摸式操作方式，配备热敏打印机进行汉字打印。
5、可预置50Hz、100Hz、150Hz、200Hz的试验频率（可选）。
6、触摸方式调节电压可实现本装置的多倍频试验电压输出。
7、步长可以实时调节，任意选择1V、2V、5V、10V。
8、内置LC滤波回路，保证波形畸变率在指标范围内。
9、内置补偿电感，以补偿被试设备的电容电流，提高装置的带负载能力。
10、摒弃了传统的三相五柱式三倍频发生器的产生原理。
11、体积小、重量轻，便于携带，便于大功率化。
12、不只是产生三倍频，还能产生1、2、3、4倍频的试验电压输出。
13、操作、接线简单，对现场试验电源容量的要求，有很大程度的降低。


三、参数
1、容量：10kVA （ 可扩展）
2、输入电压：AC，三相，380V±10%（注：也可以接入单相220V于电源输入的A、C端；但此时的容量减半）
3、电源频率：50Hz
4、输出电压：0～500V （配置中间变压器后电压可变高）
5、输出频率：50Hz，100Hz，150Hz，200Hz（可选/更多频率可以定制）
6、波形畸变率：<3%

多倍频与3倍频的区别，通过以下对比会由惊奇的发现。
1、多倍频与3倍频的区别---规格
 序号 三倍频 多倍频
1 输入必须三相AC380V 三相AC380V
2相AC380V；220V
2 输出只有150Hz 50、100、150、200Hz
3 手动调节输出 手动和自动调节输出
4 体积大、重量大、2件或3件 体积小、重量轻、1件
5 指针显示、电磁式 数字显示、电力电子
6 打印、保存、液晶
7 无此功能 有效监视容声效应，避免设备损坏




四、什么是感应耐压测试仪？


感应耐压试验是指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍低额定频率；要求在该


电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明


显的变化。根据试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍大工作相电压考虑。众所周知，变压器在


额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会


急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该品是否符合标准的一项重要试验。

按下图将三倍频电源发生器，控制箱、电抗器（需要时接入）和被试品连接好；

（2）三倍频电压发生器仔细检查所接线路，确认被试品与三倍频发生器接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同；当升压至被试品所需电压值时，应停止升压，并持续40秒；如无异常情况出现，说明被试品此项试验合格，此时应立即将调压器手柄回至零位，并迅速断开三相电源，试验完毕。
