变压器容量及空负载测试仪

对供电企业变电站密集区，由于变电站之间存在供电线路，变电站之间可以拉手互供，变压器的容量选择可以适当减小，正常条件下分区域各自供电，当不能满足供电输出时，可以靠周边的变电站通过线带部分负荷，要考虑增加变电站布点或增加变压器台数来逐步满足负荷供出的要求。

对低压侧有发电机组并网的变电站，变压器容量也可以适当减小，但容量选择时要考虑：①满足发电机组的额定容量在区域负荷小时，能够通过变压器向电力系统正常输出，变压器的容量必须大于机组发电容量；②变压器和发电机组的额定容量之和大于该地区的负荷；③发电机组停运，变压器应能保证全部负荷的70%~80%的电力供应不受影响，并保证一级和二级负荷正常用电；④与上一级电网的设备参数配合得当，满足系统短路容量的要求。

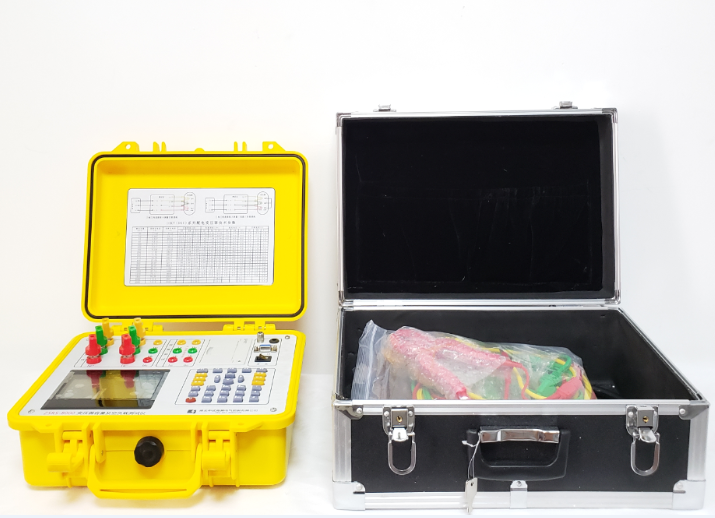

ZSRS-8000变压器容量空负载损耗测试仪

一、简介

准确度（电压/电流：±0.1 、 电压/电流：±0.2 、 电压/电流：±0.5) 选型时注明精度

   变压器容量及空载负载测试仪是针对这种问题专门用于变压器容量、损耗参数测量的高精度仪器。它自带高效能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。
   容量测试结果准确率达100%。它一种设备相当于四种设备：变压器容量及空载负载测试仪+变压器损耗参数测试仪+谐波分析仪+示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。

二、特征
1、可精确测量各种配电变压器的容量，无源测量，方便、准确
2、内部自带电源、自动产生三相大功率测试电源
3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗
4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器
5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位
6、可测量电压和电流的谐波含量和总谐波失真度
7、可进行简单的矢量分析，绘制矢量图
8、显示各电参量的波形图，做为示波器使用
9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏
10、容量测量范围：20kVA～100000kVA
11、电池剩余电量百分数指示功能，绝非简单的亏电报警
12、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键时间更长
13、可随时将测试的数据通过微型打印机将结果打印出来
14、测试结果存储功能，可存储200组容量测试数据

三、参数
输入特性 有源部分 电压测量范围：0～10V
电流测量范围：0～10A
无源部分 电压测量范围：0～750V 宽量限
电流测量范围：0～100A内部全部自动切换量程
准确度 电压：±0.1%
电流：±0.1%
功率：±0.1%（CosΦ>0.2），±1.0%（0.02< CosΦ<0.2）
工作温度 －10℃～ +40℃
充电电源 交流160V～260V
绝缘 ⑴电压、电流输入端对机壳的绝缘电阻≥100MΩ
⑵工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
主机体积 32×24×13cm3
重量 3kg

电力变压器经济运行应具备的条件和要求

电力变压器经济运行是在确保变压器安全运行和满足对用户供电质量和可靠性的基础上，充分利用变电站的设备条件，择优选取变压器的运行方式，降低变压器本身的能量损耗，提高其电源侧的功率因数，实现降损节能的目标。供电负荷与变压器容量和台数的确定，关系到变压器经济变压器容量及空负载测试仪运行的方式；实施变压器经济运行与变电站内变压器的台数、中试控股容量和变压器自身性能和损耗参数密切相关，是建立在确保安全可靠供电前提下的一项综合经济技术活动，贯穿电力变压器从设计选型、运行检修到退役的整个过程；在变电站建设、扩建和变压器增容时就要考虑其相关的因素和条件；实施变压器经济运行，就变压器和变电站设备本身一般应具备和满足以下条件，在变压器设计和选型时应充分给予考虑。

新建变电站分期建设，考虑负荷的增长，首期只有一台变压器时，要结合规模确定变压器的容量，变压器的负载率应贴近经济运行区域，一般在75%以下为，若短期内不进行扩建，变压器不宜满负荷运行。

变压器容量及空负载测试仪并列运行的多台变压器应满足并联条件，即联结组别与相位关系相同；电压和变压比相同，允许偏差相同，调压范围内的每级电压相同；防止二次绕组之间因存在电动势差，产生循环电流，影响容量输出和烧坏变压器。短路阻抗相同，控制在10%的允许偏差范围内(1)；容量比在0.5~2之间；保证负荷分配均匀，防止短路阻抗和容量小的变压器过载，而容量大和短路阻抗大的变压器欠载，中试控股短路阻抗的大小必须满足系统短路电流的要求，否则应采取限制措施。
