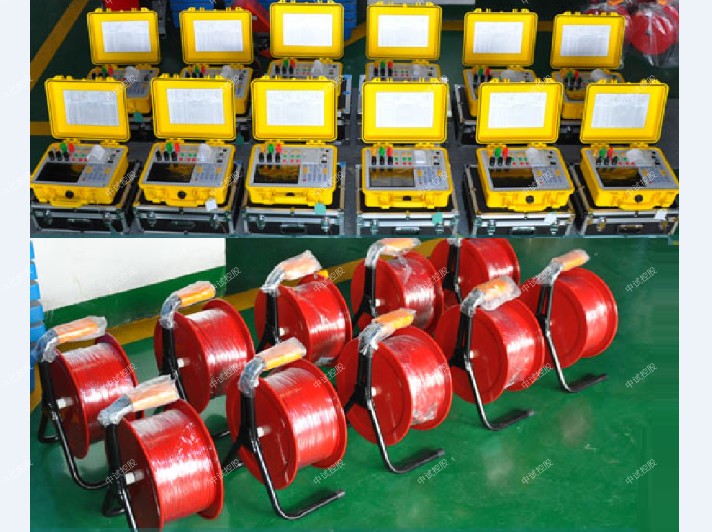

变压器容量检测仪

变电站的季节性负荷与变压器的容量选择

某农业变电站，共110kV、35kV和10kV三个电压等级，正常负荷为11MW，在农灌时负荷达到50MW；变电站改造时，我们考虑正常负荷时变压器运行的时间长，每年300天左右，变压器的容量选择无须过大，同时又要满足农灌高负荷的需要，容量又不能太小，所以选择安装两台变压器的方式，变压器容量检测仪变压器型式为SFSZ7-31500/110，变压器的额定容量比为31500/31500/31500；变电站有两条110kV线路供电，正常运行方式为1条110kV线路主供，1台变压器运行，另一条线路单向备用电源自投

选用电力变压器的技术参数，应以变压器整体的可靠性为基础，综合考虑技术参数的先进性和合理性，兼顾对系统安全的影响，充分考虑变压器自身固有的综合损耗，在负载损耗基本相同时，尽量选用空载损耗小的变压器，负载损耗满足《三相油浸式电力变压器技术参数和要求》

电力变压器在负载区域运行时，其绕组、线夹、引线、绝缘油及绝缘部件的温度不宜过高，在变压器负载导则规定的温度限值内，避免高温度下运行，绝缘老化加快而缩短变压器的时间和引发损坏事故(3)。也要防止变压器高温度运行，引起变压器自身损耗过大，影响输出效率，造成不必要的电能浪费。

在装有备用变压器的变电站，要选择综合功率损耗（应该把变压器的冷却功率计算在内）小的变压器投入运行，要按负载的变化规律，合理选择组合方式，要通过调整负载，提高负荷率，提高功率因数，使变压器在运行区内工作。

单台变压器运行区平均负载系数，β的上限为1，下限为Pk/Po，(其中Pk为变压器空载损耗，Po为额定负载损耗)；运行区运行段的平均负载系数，β的上限为0.75，下限为1.33（Pk/Po）。

变压器运行必须建立在安全可靠供电的前提条件下，备用变压器应有可靠的自动投入装置相配套，变压器容量检测仪保证在相临变压器故障时自动投入运行，确保不中断正常供电。

安排变压器并列运行方式，变压器容量检测仪要对开关的额定折断容量进行核算，防止系统短路故障时因开关遮断容量不足而损坏设备，影响故障点的自动隔离；分列运行的母线开关备用电源自投动作时，应能自动断开接入母线侧的其它电源的开关。
