中试控股博士科研站技术专工为您一一解答：3级承试设备

随着交联乙烯电缆的广泛应用，长度和容量不断增加，由于这种电缆的试验容量较大，运用传统的试验设备无法满足交接试验和预防性试验容量的要求。串联谐振试验装置则可以用较小的试验容量很好地满足电缆的交接试验与预防性试验的试验要求。

1、待试验电缆已安装到位，达到投运状态要求方能进行试验。

三级资质设备

一、高压发生设备

1    直流高压发生器                 ZSZGF-120kV/2mA

     直流高压发生器                 ZSZGF-200kV/3mA

2    工频耐压试验装置            ZSYDJ-10kVA/100kV

     工频耐压试验装置           ZSYDJ-5kVA/50kV

3    变频串联谐振试验成套装置    ZSBP-500kVA/200kV

4    感应耐压试验装置           ZSSBF-15kVA

二、电气测量仪器

1    高压介质损耗测试装置       ZSJS-6000D

2    回路电阻测试仪                 ZSHL-100A

3    互感器伏安特性测试仪       ZSFA-103

4    接地电阻测试仪             ZSDW-5A

5    电容电感测试仪                 ZSRG-3000

6    接地导通测试仪                 ZSDT-10A

7    变压器直流电阻测试仪       ZSBZC-3S

8    变压器变比测试仪           ZSBC-VI

9    变压器绕组变形测试仪       ZSBX-III

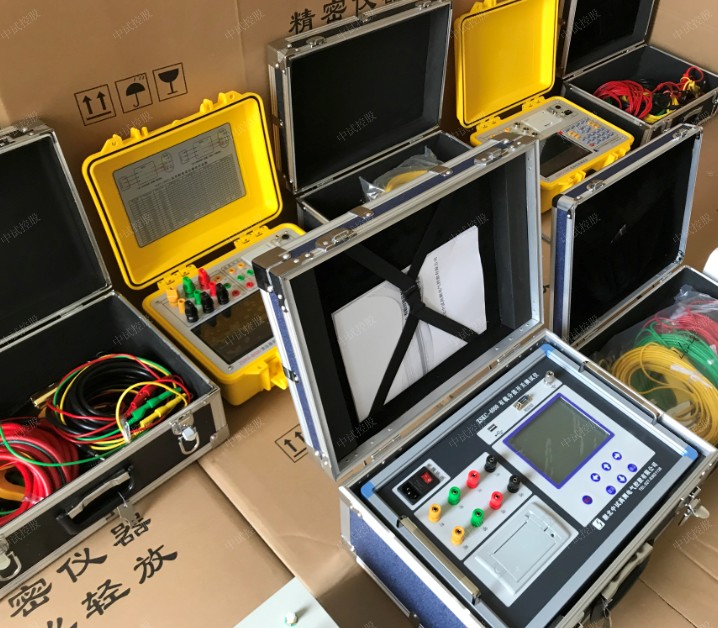

10   有载分接开关测试仪             ZSKC-4000

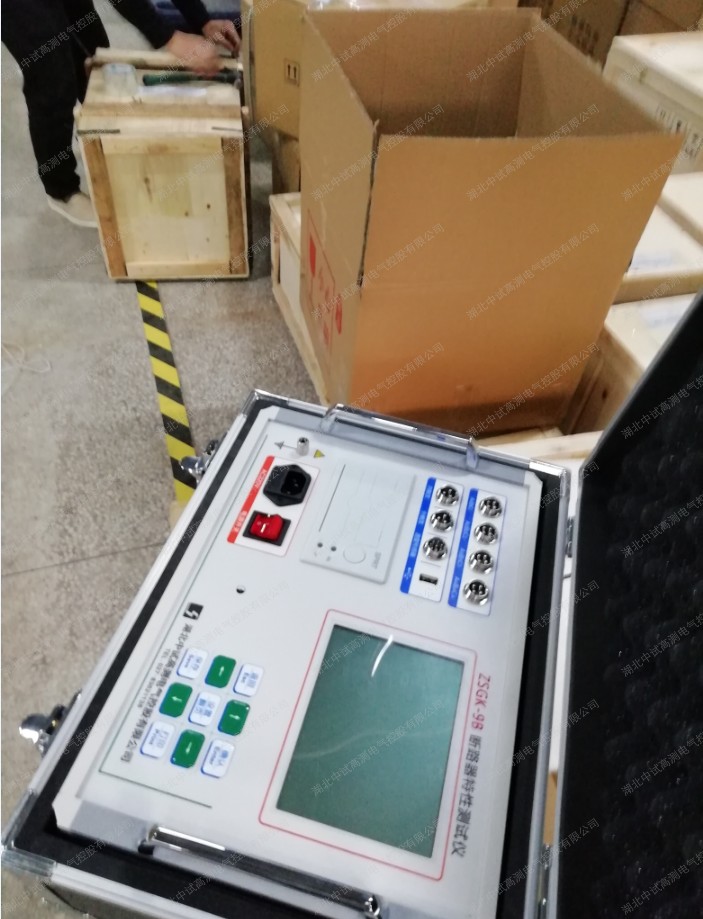

11   断路器特性测试仪           ZSKC-7000

12   氧化锌避雷器阻性电流测试仪 ZSBD-2000

13   三相继电保护测试仪             ZSJB-1000B

14   雷击计数器校验仪           ZSFZ-9000

15   绝缘电阻测试仪                 ZSDMH-5000V

三、油、气试验仪器

1    SF6检漏仪                     ZSXP-1A

2    SF6气体微水测试仪              ZSLD-2000

三、常用仪器仪表

1    兆欧表                       ZS2500V

2    兆欧表                       ZS500V

3    数字式双钳相位伏安表       ZSMG-2000E

1. 中试控股电缆的超低频耐压试验方法将与试品相连的电器设备全部脱离试品电缆。采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验，记录试验值。




2. 3级承试设备试验电压峰值：Ｕmax＝3Ｕo，其中Ｕo为电缆导体对地或金属屏蔽之间的额定工作电压。例如：额定电压为10KV电缆，单相额定电压Ｕo：       相额定电压Ｕo：         Ｕo＝10/√3kV       所以试验电压峰值为：Ｕmax＝3Ｕo                        ＝3×10/√3kV                        ＝√3×10kV                        ＝17．32kV

3. 试验时间：60分钟。 可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时，可将试品电缆三相线芯并联后，同时进行耐压试验。用随机附带的专用柔性连接电缆将试验设备与试品电缆相连接。合上电源，设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值，然后开始升压试验。升压过程应密切监视高压回路，监听试品电缆是否有异常响声。升至试验电压时，即开始记录试验时间并读取试验电压值。 试验时间到后，仪器自动停机。

4.

5. 中试控股试验中若无破坏性放电发生，则认为通过耐压试验。在升压和耐压过程中，如发现输出波形异常畸变，而且电流异常增大，电压不稳，试品电缆发生异味，烟雾或异常响声或闪烙等现象，应立即停止升压，停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的，则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致，应将试品电缆清洁干燥处理后，再进行试验。

6. 试验过程中，如果遇到非试品电缆绝缘缺陷使仪器出现过流保护，在查明原因后，应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验大型高压发电机的超低频耐压试验方法对发电机的超低频耐压试验操作方法与以上对电缆的操作方法相似。下面就不同的地方作重点补充说明。在交接、大修、局部更换绕组以及常规试验时，均可进行此项试验。

7. 3级承试设备用0.1Hz超低频对电机进行耐压试验，对发电机端部绝缘的缺陷比工频耐压试验更有效。其原因是在工频电压下，由于从线棒流出的电容电流在流经绝缘外面的半导体防晕层时造成了较大的电压降，因而使端部的线棒绝缘上承受的电压减小；而在超低频情况下，此电容电流大大减小了，半导体防晕层上的压降也大为减小，故端部绝缘上电压较高，便于发现缺陷。连线方法：试验时应分相进行，被试相加压，非被试相短接接地。
