电缆出现故障一般用电缆故障测试仪来查找电缆的故障点。在使用测试仪查找电缆故障的过程中我们应该注意以下几点？

(1)脉冲电压法使用电阻、电容分压器进行电压取样,与高压回路有电气连接,按照操作规程进行接线与拆线操作。装置使用完毕拆线前一定要用放电棒进行充分放电。

(2)储能电容对高频行波信号呈短路状态,应选用脉冲电容器,也可使用6 kV电力电容器,容量为1~4μF。

(3)中试控股严格按要求接线,高压发生器接地线与电容出线连接在一起接电缆外皮,尽量缩短电容与电缆之间的连线,高压设备、电容器外壳、电缆完好线芯一定要与接地网相连。

(4)调整球间隙,使通过球间隙加到电缆上的电压超过故障点临界击穿电压,故障点通过电弧短路击穿,有利于提高故障点放电产生的地震波强度,便于查找故障点。

(5)承试三级仪器球间隙放电时间间隔取2~6 s,放电太快,易损坏控制设备,太慢不易区别外界干扰。

(6)冲击放电时,若接地不良,可能在电缆护层与接地部分之间有放电现象而误判断,特别在电缆裸出部分的金属部位,应仔细认真辨别真正故障点,故障点声音较响,且还会有振动、并伴有局部温升。

(7)输出引线与端子、电缆芯线要可靠接触,否则冲击放电时产生电弧,影响测量效果。

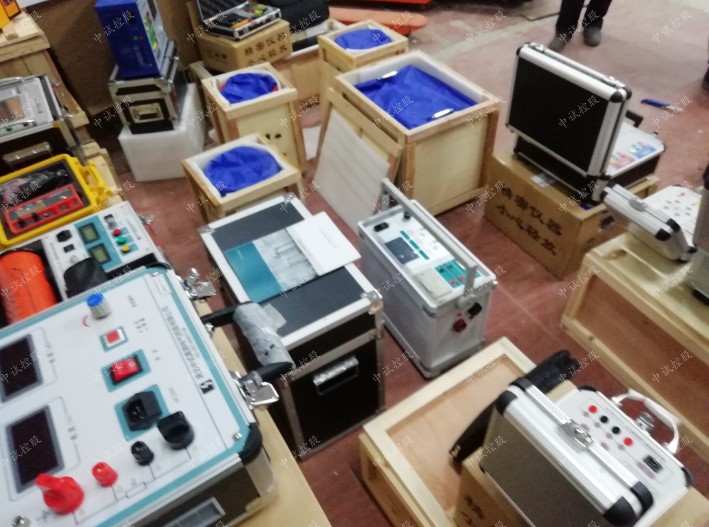

三级110KV承试电力资质设备

一、高压发生设备

1、ZSZGF-120kV/2mA直流高压发生器

ZSZGF-200kV/3mA直流高压发生器

2、ZSYDJ-10kVA/100kV工频耐压试验装置

ZSYDJ-5kVA/50kV工频耐压试验装置

3、ZSBP-500kVA/200kV变频串联谐振试验成套装置

4、ZSSBF-15kVA感应耐压试验装置

二、电气测量仪器

1、ZSJS-6000D高压介质损耗测试装置

2、ZSHL-100A回路电阻测试仪

3、ZSFA-103互感器伏安特性测试仪

4、ZSDW-5A接地电阻测试仪

5、ZSRG-3000电容电感测试仪

6、ZSDT-10A接地导通测试仪

7、ZSBZC-3S变压器直流电阻测试仪

8、ZSBC-VI变压器变比测试仪

9、ZSBX-III变压器绕组变形测试仪

10、ZSKC-4000有载分接开关测试仪

11、ZSKC-7000断路器特性测试仪

12、ZSBD-2000氧化锌避雷器阻性电流测试仪

13、ZSJB-740三相继电保护测试仪

14、ZSFZ-9000雷击计数器校验仪

15、ZSDMH-5000V绝缘电阻测试仪

三、油、气试验仪器

1、ZSXP-1A SF6检漏仪

2、ZSLD-2000SF6气体微水测试仪

三、常用仪器仪表

1、ZS2500V兆欧表

2、ZS500V兆欧表

3、ZSMG-2000E数字式双钳相位伏安表

接地电阻测量仪能够实现宽范围的电阻测量，数据稳定，重复性好，抗干扰能力强。适合野外和无电源条件及互感器等大阻值绕组测量。

尽管接地电阻测量仪使用方便，操作简单，但是在实际使用中还是有几点需要注意的：

1.接地电阻值的大小与季节、天气、土壤干湿程度等环境因素有关，并随着上述诸因素的变化而有差异。一般来说，测量接地电阻适宜于秋季进行，此时秋高气爽，天气干燥，测出数值较准确、可靠。
2.承试三级仪器当测量电气设备保护接地电阻时，一定要断开与设备的连接，否则会影响测量的数值。
3.在测量中常常发现有的接地线年久锈蚀严重，必须先用锉刀挫去铁锈后，使导线接触良好方可测量。否则会因接触电阻很大而造成测量失真。
4.注意是否单点接地，被测地线是否已与设备连接，有无可靠的接地回路。开路接地桩，不能测量；接地回路不可靠，测量结果不准确（偏高）。
5.注意测量位置，选取合适的测量点。选取的测量点不同，测得的结果是不同的，而且有时候差别很大，根据钳形地阻表的工作原理，这不难理解，这就要求在使用中要对测量点的选取加以注意。测量有时会遇到无处可夹的情况，在条件允许的情况下，可暂断开原地线连线，临时接入一段可夹持的跳线进行测量。
6.中试控股注意“噪声”干扰。地线上较大的回路电流对测量会造成干扰，导致测量结果不准确，甚至使测试不能进行，很多仪表在这种情况下会显示出“Noise”或类似符号。
