中试控股集团教您如何轻松判断电缆故障点。

电缆故障点的判断一直是一个难点。由于电力电缆故障，往往会导致整条线路或部分线路大规模停电，直接给客户带来经济损失。因此，将检测到事故的位置和原因越早，并且将消除隐患。为了减少事故和停电的范围，电力恢复越快，消费者和消费者的经济损失就越小。

方法/步骤：

1、停止线路故障，巧妙判断保护动作;

2、快速动作检查前端大约是全长的一半;

3、过流动作值小，故障较远在后边;

4、短路过电流跳闸，故障在线路中间。

5、事故发生在线路的不同部位，其继电保护动作不同。电流快速保护动作跳闸：当系统最大工作模式下电流快速断开时，保护范围最大，约占线路总长度的50％。当线路处于最小操作模式时，保护范围最小，占线路总长度的15％至20％。因此，如果当前的快速断开保护装置跳闸，则表明故障点通常位于线路的前部（变电站侧附近）。

6、过流保护装置动作跳闸：过流保护的保护范围为受保护线路的100％。但是，过电流保护装置通常设有延时继电器。当与快速断开保护装置一起使用时，它通常在线路后部发生故障时跳闸。

7、电流快速保护和过流保护同步跳闸：这种情况一般表明故障点处于快速保护和过流保护的共同范围内，故障点大多位于中间位置。线。

注意事项

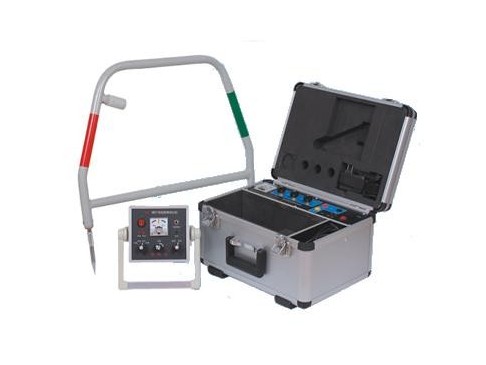

测量电缆故障还可用中试控股集团生产的电缆故障测试仪可快速找到电缆故障所在并且测量精度高达0.5米范围内。变电站断路器跳闸后，有必要及时调查继电保护动作。根据继电保护装置的类型和特性，粗略地确定故障的性质和范围。
