输电线路工频参数测试系统技术规范书

时间：2022-01-07

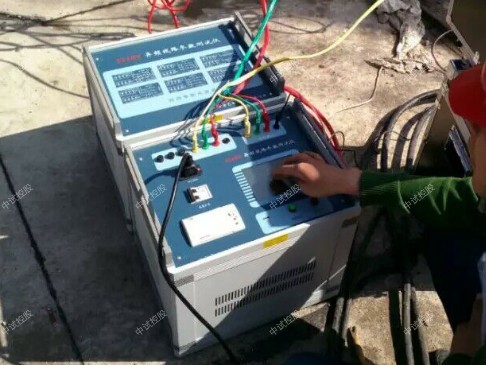

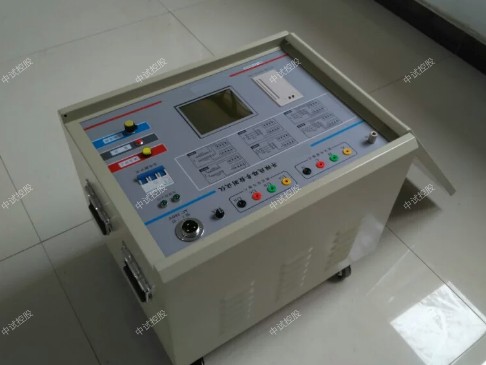

中试控股技术博士为您解答：输电线路工频参数测试系统主要特点有：
1、快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，同时还可以测量线路间互感和耦合电容测量（线路直阻采用专门的线路直阻仪进行测量）；
2 、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；
3 、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；
4 、仪器以工控机为内核，实现测试电源、仪表、计算模型一体化，将一卡车的设备浓缩为一台仪器。采用TFT真彩液晶输出，触摸屏操作，面板汉字微型打印机打印结果，操作十分简便；
5 、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分半钟就能完成，试验时间缩短，工作量大大减小，30分钟内可完成传统方法两个小时的工作量；
6 、测量精度高，仪器本身提供接近工频的异频电源（47.5Hz和52.5Hz），轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；
7 、只需一次接线就可以完成全部序参数的测量，彻底解决现有测试手段存在的测试接线倒换烦琐、干扰、稳定度、精度等方面存在的问题。

3.2技术参数
1 仪器供电电源：        三相，～380V±10%，10A，50Hz （有效值）
2 仪器内部异频电源特性：
输出电压：    三相，～200V（有效值）
输出电流：    10A
           输出频率：    47.5Hz，52.5Hz
3 测量范围：
电容：         0.1～50μF；
阻抗：        0.1～400Ω；
阻抗角：      0°～360°；
4 测量分辨率：
电容：        0.01μF；
阻抗：        0.01Ω；
阻抗角：      0.01°
5 测量准确度：
           电容：    ≥1μF时，±1%读数±0.01μF；
                          <1μF时，±3%读数±0.01μF；
           阻抗：   ≥1Ω时，±1%读数±0.01Ω；
                          <1Ω时，±3%读数±0.01Ω；
           阻抗角：±0.2°
6 抗干扰参数
干扰电压：   抗干扰电压可达2万伏；
干扰电流：   线路首末两端短接接地时<40A；
                       能在仪器输出信号与干扰信号之比为1:10的条件下稳定准确完成测试。
7 外形尺寸：            长595×宽500×高530(mm3)
8 重量：                     75Kg
9 仪器使用环境：
   环境温度：    -15℃—+40℃
   相对湿度：    <90%

4 基本配置
1 仪器主机                                 一台
2 电流线                                       一套四根（黄、绿、红、黑）
3 电压信号线                               一套四根（黄、绿、红、黑）
4 三相电源线(黄、绿、红)         一套
5 互感测试线                              两根（红、黑）
6 备用打印纸                              二卷
7 保护接地线（裸铜线）           一根
8 测试线包                                   一个
9 键盘+鼠标                                 各一件
10 U盘（数据导入导出用）      一个
11 触摸笔                                  二支
12 合格证                                    一份
13 检验报告                                一份

5 验收
1）仪器必须经过开箱验收和现场使用验收
2）开箱验收项目如下：
       a.仪器配置符合技术合同要求，不缺少配件，使用说明书、出厂检验报告齐全。
       b.仪器无损款、无制造缺陷、受潮现象。
      c.仪器通电开机正常，工作正常。
3）现场验收按照以下要求进行：
仪器按照招标书规定的现场实际测量要求，在对试品进行实际测量，符合要求，试验报告的制做符合技术协议要求。
