智能双显绝缘电阻测试仪技术规范书

时间：2022-01-06

智能双显绝缘电阻测试仪

1 供货范围
智能双显绝缘电阻测试仪 1台

2 遵循的技术标准
符合《电力设备交接和预防性试验规程》

3 产品的基本性能参数
3.1仪器特点
1、有多种电压输出选择(2500V/5000V)，测量电阻量程范围可达0～200GΩ，电阻量程范围可自动转换，并有相应的指示。
2、两种方式同步显示绝缘阻值。机械指针采用超薄型张丝结构抗震能力强。机械指针的采用可容易观察绝缘电阻的变化范围，点阵液晶屏的采用可指导用户操作仪表并可精确得出测量结果。
3、机械表头与液晶屏合二为一。双刻度显示，量程自动转换。彩色刻度易于读识，并有LED显示相应色彩。
4、采用嵌入式工业单片机和实时操作软件系统。自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
5、操作界面友好，各种测量结果具有防掉电功能，可连续存储20次的测量结果。
6、仪表产生高压时，有提示音输出。
7、内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
8、交直流两用，配置可充电池和交流适配器。
9、仪表采用便携式设计，便于野外操作。
10、高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器

3.2技术参数

输出电压		2500V	5000V
精度	温度	23℃±5℃
	绝缘电阻	2MΩ～40GΩ	±5％
	输出电压	20MΩ～100GΩ 0～+10％	40MΩ～200GΩ 0～+10％
高压短路		≥3mA
电源		8节AA型充电电池，外置充电适配器
工作温度		-10℃～40℃，大相对湿度85％
保存温度及湿度		-20℃～60℃，大相对湿度90％
绝缘能		电路与外壳间电压为1000V DC时，大2000MΩ
耐压能		电路与外壳间电压为2500V AC时，承受1分钟
尺寸		230mm×190mm×90mm(L×W×H)
重量		2kg

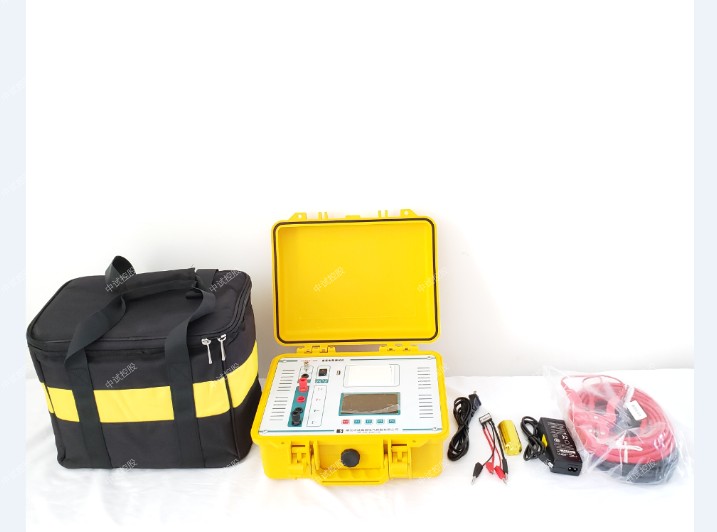

4 基本配置
1、主机                                       1台
2、充电适配器                          1套
3、电源线                                   1根
4、测试线                                 1套
5、说明书                                 1份
6、合格证                                 1张

5 验收
1）仪器必须经过开箱验收和现场使用验收
2）开箱验收项目如下：
       a.仪器配置符合技术合同要求，不缺少配件，使用说明书、出厂检验报告齐全。
       b.仪器无损款、无制造缺陷、受潮现象。
       c.仪器通电开机正常，工作正常。
3）现场验收按照以下要求进行：
仪器按照招标书规定的现场实际测量要求，在对试品进行实际测量，符合要求，试验报告的制做符合技术协议要求。

6 质量保证
除现场使用人为造成的仪器及其配件损坏外，仪器质量保证期为3年，在此期间，因制造原因造成的缺陷由厂家负责免费消除。质量保证期过后，如仪器出现缺陷，厂家应及时配合用户消除缺陷。
