微机继电保护测试仪差动保护试验如何设置测试项目和开入量

时间：2021-11-24

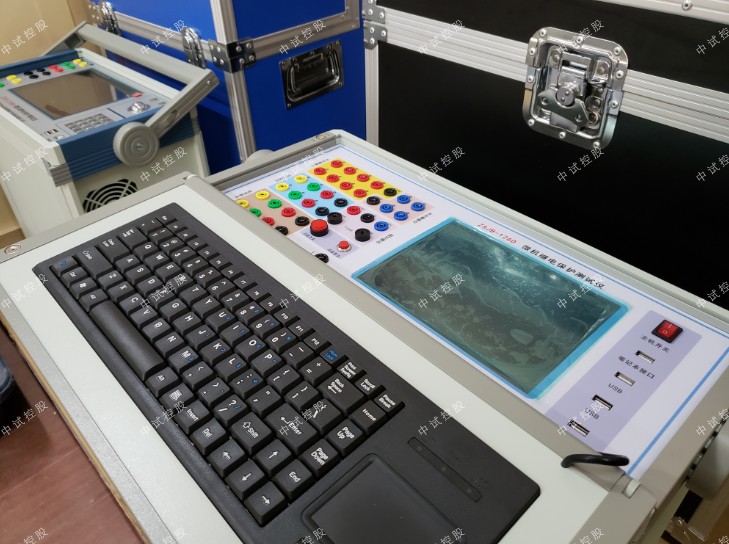

电力变压器和继电器在实际的使用过程中，需要定期检测其性能的好坏，微机继电保护测试仪则是专门进行此类的试验的，具有测试速度快、精度高等特点，很受广大电力工作者的欢迎，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪差动保护试验如何设置测试项目和开入量。

比例制动边界搜索：对给定范围内的比例制动特性曲线自动进行搜索，其范围在“试验参数”属性页中设定。

比例制动定点测试：对给定点的比例制动特性自动进行测试，在测试点设置中设置该点的差动电流和制动电流。

谐波制动边界搜索：对给定范围内的谐波制动特性曲线自动进行搜索，其范围在"添加序列"的对话框中设定，在测试点设置中可选择2次谐波至20次谐波、设置谐波和基波之间的角度差。

谐波制动定点测试：对给定点的谐波制动特性自动进行测试，在测试点设置中设置该点的差动电流、谐波制动系数、谐波次数、谐波和基波之间的角度差。

微机差动：提供五种形式的Ir算法：（∣Ih-Il∣）/ k、（∣Ih∣+∣Il∣）/ k、max{∣Ih∣,∣Il∣}、 (∣Id∣-∣Ih∣-∣Il∣) / k、∣Il∣。k对应式中不同的k值。其中：Ih为高压侧电流向量，∣Ih∣为高压侧电流有效值，Il为低压侧电流向量，∣Il∣为低压侧电流有效值。对于微机差动保护，实际上比例制动和差动速断是两套保护，所以很多保护都设置了控制字，用于投、退这两种保护。测试差动速断保护时，一般应将“比例制动”保护由控制字退出。如果不退出，或有些保护没有这种退出功能，则只有在比例制动保护动作后，继续增加输出电流，从保护的指示灯或有关报文判断差动速断保护是否动作；

一般，国内保护的差动电流均采用：Id = | Ih + Il |，可表述为:差动电流等于高、低压侧电流矢量和的绝对值，因此必须注意加在保护高低压侧电流的方向；

制动电流的方程则各个品牌和型号的保护往往不同，国内保护最常见的公式有以下三种：

Ir = max{ | Ih |，| Il | }，正确的表述为：制动电流等于高、低压侧电流幅值的最大值；

Ir = ( | Ih | + | Il | ) / K ，正确的表述为：制动电流等于1/K倍的高、低压侧电流幅值之和；

Ir = | Il | ，正确的表述为：制动电流等于低压侧电流的幅值。第二个公式中的K值大部分保护为2，个别保护为1；另外两个公式有的保护也会采用。

常规差动：Ir = Il，Id = Ih，Ir和Id的角度可由用户设置。

双向逼近：即对分搜索方式，先测试搜索起点（在非动作区）和终点（在动作区）的动作情况之后，取二者的中点进行测试，如果动作，则将该点取代终点，如果不动作，则将该点取代起点，再取起点和终点之中点进行测试，如此不断推进，一直搜索至所取最后两个测试点之间差值在“搜索精度”范围之内才认为找到动作边界点。双向搜索可以搜索到较精确的动作边界点，搜索速度也更快捷。

单向逼近：从起点开始，按所设置步长从变化初值向变化终值的方向一步一步进行搜索，当搜索至某个点时保护动作，则认为搜索到动作点，打下一个点后结束该条搜索线的搜索并进入下一条搜索线搜索。不管是“单向逼近”还是“双向逼近”，一般起点要设在非动作区，终点要设在动作区。

输出电流：用户使用的是三相电流输出的测试仪，则只能选择“IA IB IC”进行试验；用户使用的是六相电流输出的测试仪，则可根据使用者的需要选择“IA IB IC”、“Ia Ib Ic”或“6I”进行试验。
