串联谐振试验装置技术性能和控制功能都有哪些
时间：2021-11-24

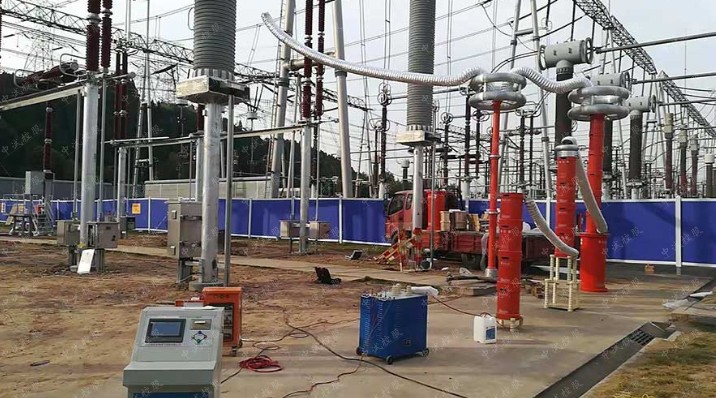

中试控股技术博士为您解答：高压电缆在使用之前，一般都需要先进行串联谐振试验，用来测试其谐振点，因此需要用到串联谐振试验装置，很多人都对这种高压试验设备的技术性能和控制功能都不是特别了解，因此中试控股电力在本文就以串联谐振试验装置为例，来给大家简单介绍串联谐振试验装置技术性能和控制功能都有哪些。
一、设备技术性能
输出电压波形好，回路处于工频谐振状态，对工频基波电流呈低电抗，而对其他谐波电流呈高电抗，有优良的滤波性能。
需要电源容量小。由于回路呈谐振状态，输出容量是所需电源容量的Q倍，品质因数Q值可达20～80。当试品发生击穿，回路失谐,电抗器立即起到限制短路电流作用，回路电流只有正常工作电流的1/Q，不会加剧对被试品的破坏。
本装置使用的电抗器应采用连续可调节气隙的方式,方便的宽范围的调节其电感值，
电抗器绝缘水平能耐受其额定电压的1.1倍工作频率电压作用lmin不发生闪络、击穿。
电抗器在谐振装置工作时对应的负荷和时间下，绕组温升不大于65K。
调感电抗器操作性能平稳、灵敏、无卡涩，并可连续可调，气隙位置指示与电感值有对应关系，指示位置应正确、可靠。
电抗器操作系统的连接为软连接，具有一定的调节范围。
励磁变压器绝缘水平应耐受工作频率下的1.1倍额定输出电压作用1min，不发生闪络、击穿。
二、控制功能
设有启动、停止和急停按钮。
设有升压和降压调节。
设有增电感和减电感调节。
自动和手动试验选择（自动调谐，自动升压和降压等）。
具有自动、手动试验方式选择功能，自动试验方式为设定试验电压、试验时间，自动调谐——自动升压——自动恒定耐压及计时——自动降压——自动电感复位。手动试验方式也可采用自动调谐即
为半自动。
具有过压保护、过流保护、闪络保护三种功能。
具有试验时间设定功能，且时间到后自动降压。
串联谐振试验装置的功能还是很强大的，电力工作者在选择的过程中，需要根据自身的实际情况来选择合适的串联谐振试验装置。
