微机继电保护测试仪如何进行i-t特性试验
时间：2021-11-19

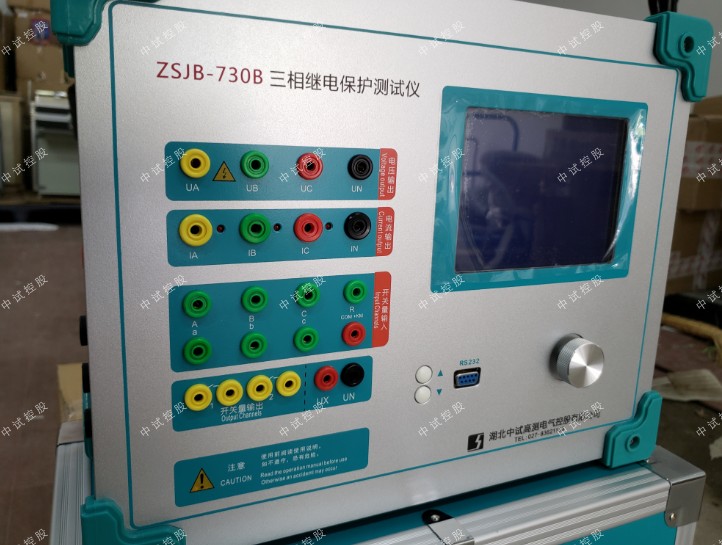

中试控股技术博士为您解答：微机继电保护测试仪是电力工作者经常需要用到的高压电力测试设备，在电力行业具有比较广泛的应用，主要用来进行继电器和变压器的性能测试，具有精度高、速度快等优势，很受欢迎，而i-t特性试验是微机继电保护测试仪比较常规的试验，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何进行i-t特性试验怎么做。
i-t特性主要用于测试方向过流或过流继电器的单相接地短路、两相短路和三相短路时过流保护的动作时间特性，以及应用在发电机、电动机保护单元中的零序和负序过流保护的动作时间特性。
额定电压：正常相电压的输出值。
故障电压：故障相电压的输出值。
额定电流：测试点的基准电流，一般取继电器的额定电流。
电流相位：对于各种故障类型，电流相位角的定义为故障类型的第一相电流的相位角。
电流初值：故障电流的起始值。
电流终值：故障电流的终止值。
电流步长：故障电流的变化步长值，故障相电流将从起始值按步长逐步变化直至终止值结束测试。
方向特性：当保护装置不带方向时，选择“无方向”，测试仪在试验时不会输出电压；当保护装置带方向时，选择“有方向”，测试仪在试验时会根据故障类型输出故障电压。
CT中性点：选择保护CT电流的正方向。
故障类型：可选择A相接地、B相接地、C相接地、AB相短路、BC相短路、CA相短路、三相短路、负序电流、零序电流、三相并联。
1、单相接地：故障相电流幅值等于测试电流，其它两相电流幅值等于0，A相电流相位等于设置的电流相位角，三相电流的相位各相差120°；故障相电压幅值等于设定的故障电压，其它两相幅值为额定电压，A相电压相位等于0°，三相电压的相位各相差120°。
2、两相短路：故障两相的电流幅值均等于测试电流，非故障相电流幅值等于0，两相电流相位互差180°；三相电压幅值均为额定电压，A相电压相位等于0°，三相电压的相位各相差120°。
3、三相短路：UA幅值 = 故障电压，UA相位 = 0°；
UB幅值 = 故障电压，UB相位 = -120°；
UC幅值 = 故障电压，UC相位 = 120°；
IA幅值 = 测试电流，IA相位 = 电流相位角；
IB幅值 = 测试电流，IB相位 = -120°+ 电流相位角；
IC幅值 = 测试电流，IC相位 = 120°+ 电流相位角。
4、负序电流：UA幅值 = 故障电压，UA相位 = 0°；
UB幅值 = 故障电压，UB相位 = 120°；
UC幅值 = 故障电压，UC相位 = -120°；
IA幅值 = 测试电流，IA相位 = 电流相位角；
IB幅值 = 测试电流，IB相位 = 120°+ 电流相位角；
IC幅值 = 测试电流，IC相位 = -120°+ 电流相位角。
5、零序电流：UA幅值 = 故障电压，UA相位 = 0°；
UB幅值 = 故障电压，UB相位 = 0°；
UC幅值 = 故障电压，UC相位 = 0°；
IA幅值 = 测试电流 ÷ 3，IA相位 = 电流相位角；
IB幅值 = 测试电流 ÷ 3，IB相位 = 电流相位角；
IC幅值 = 测试电流 ÷ 3，IC相位 = 电流相位角。
6、三相并联：对于单相故障，如果需要增大电流输出范围，可以选择三相并联输出，测试电流最大可达120A。
UA幅值 = 故障电压，UA相位 = 0°；
UB幅值 = 故障电压，UB相位 = -120°；
UC幅值 = 故障电压，UC相位 = 120°；
IA幅值 = 测试电流 ÷ 3，IA相位 = 电流相位角；
IB幅值 = 测试电流 ÷ 3，IB相位 = 电流相位角；
IC幅值 = 测试电流 ÷ 3，IC相位 = 电流相位角。
特性定义：设置有IEEE标准导出的特性方程中的参数A、B、D、P、Q、K1和K2。
