断路器动特性测试仪现场连线应当注意的问题

时间：2021-11-19

中试控股技术博士为您解答：高压开关又名断路器，是电力行业比较常规的高压设备，在长时间使用之后，需要定期进行东特性试验，判断其性能的好坏，因此需要用到断路器东特性测试仪，设备在连线的过程中，需要注意的问题比较多，本文就以断路器动特性测试仪为例，给大家简单介绍断路器动特性测试仪现场连线应当注意的问题都有哪些。

  特别安全提示：仪器到现场后，请首先将仪器保护地接地图标与现场大地连接，方可进行其它接线与操作;试验完后，关掉仪器电源，再拆其它线，最后拆除地线。

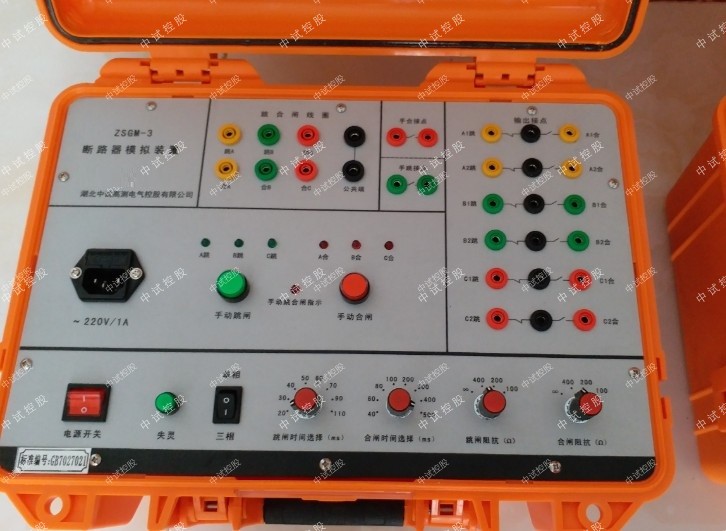

  分合闸控制线
  ①分合闸控制电源由仪器内部提供时，断开被测开关控制箱内的控制电源（通常是将控制箱内控制电源与控制母线相连的保险拨掉），但不能切断开关机构的储能电源，然后再按附录二《内部电源控制接线图》接线。
  提示：仪器内部只能提供直流电流，使用仪器内部电源用“内触发”方式。若现场开关是交流操作机构，请使用“外触发”方式。
  ②使用外部现场电源作分合闸控制时，“控制电源输出”不接线。
  开关做单合试验时，“外触发”两根线并接合闸线圈两端;
  开关做单分试验时，“外触发”两根线并接分闸线圈两端。
  提示：使用外部电源操作时，用“外触发”方式。外触发方式不管开关机构是交流还是直流都可测试。使用外触发时，分合闸控制电源输出不接线。

如果需要很精确地测出，开关的动作行程，则需要使用直线传感器。

直线传感器有三种规格，分别是50mm、200mm和300mm。

50mm直线传感器用于真空开关行程速度的测量;

200mm、300mm用于SF6开关行程，速度的测量，此两种传感器为非标准配置。
断路器动特性测试仪是电力工作者比较常用的电力试验设备，电力工作者需要及时掌握其试验方法，在工作中才能游刃有余。
