微机继电保护测试仪如何设置阻抗参数

时间：2021-11-18

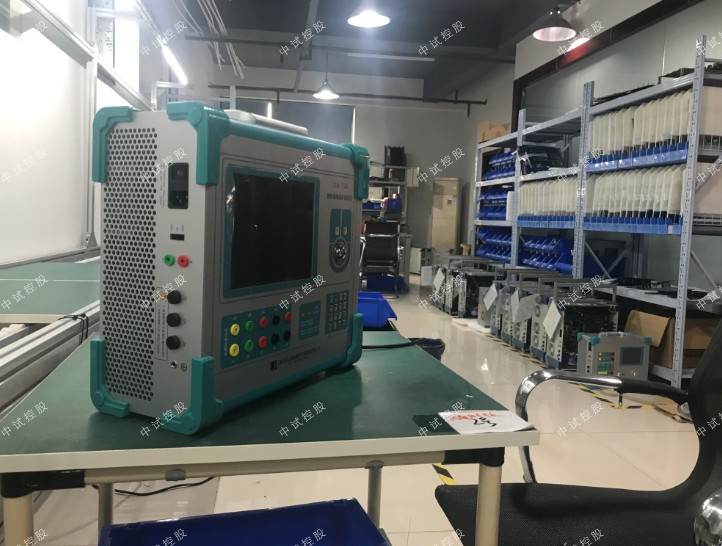

中试控股技术博士为您解答：电力变压器和继电器定期需要进行性能检测，判断其性能的好坏，因此需要用到微机继电保护测试仪，该设备在使用的过程中，需要设置非常多的参数，其中阻抗参数就是一个非常重要的数据，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪如何设置阻抗参数。

在界面的左上角为整组试验的阻抗参数设置区：

Z：极坐标形式的幅值。

Φ：极坐标形式的角度。

R：直角坐标形式的电阻。

X：直角坐标形式的电抗。

Kr、Kx：用于计算零序补偿系数（Kr／Kx），如果定值所给的参数形式与此不同，可按如下公式进行转换：

Kr = ( R0 / R1 – 1 ) / 3

Kx = ( X0 / X1 – 1 ) / 3

如果定值单中不是给出电阻和电抗的值，而是正序和零序阻抗，以及正序和零序灵敏角，则应将它们转换成电阻和电抗，再代入上述公式进行计算。对某些保护以Ko、Φ方式计算的，如果Φ(Z1)＝Φ(Z0)，即PS1=PS0，则Ko为一实数，此时需设置Kr＝Kx＝Ko 。

Ux是特殊相，可设定输出 +3U0、-3U0、+√3×3U0、-√3×3U0、检同期Ua、检同期Ub、检同期Uc、检同期Ubc、检同期Uca、检同期Uab。前4种3U0的情况，Ux的输出值由当前输出的Ua、Ub、Uc组合出的3U0成分乘以各系数得出，并跟随其变化。若选等于某检同期抽取电压值，则在测试线路保护检同期重合闸时，Ux用于模拟线路侧抽取电压。以检同期Ua为例，在断路器合上状态，Ux输出值始终等于母线侧Ua，在保护跳闸后的断开状态，Ux值则等于所设定的检同期电压值，该值可以设定为与此刻的Ua数值或相位有差，用以检验保护在此种两侧电压有差的情况下的检同期重合闸情况。

微机继电保护测试仪的阻抗参数设置比较简单，是常规操作，电力工作者需要及时掌握。
