微机继电保护测试仪如何进行测边界的试验

时间：2021-11-18

中试控股技术博士为您解答：电力变压器和继电器在使用的过程中，经常需要定期进行测试仪，使用微机继电保护测试仪进行测边界的试验是比较常规的试验项目，很多人都不知道应当怎么进行，本文就以微机继电保护测试仪为例，来给大家对此试验进行简单的介绍。

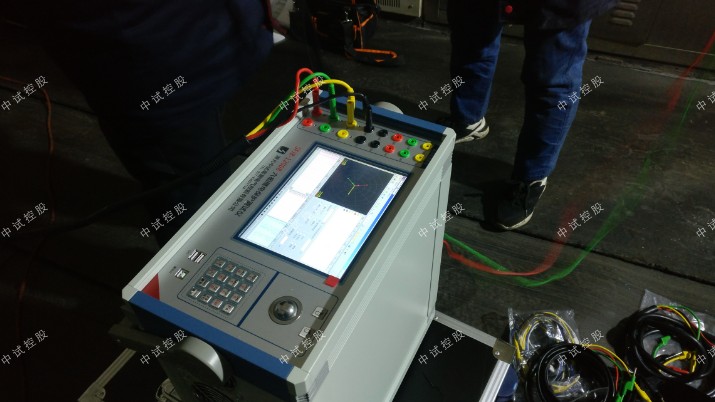

自动测试出方向性保护的两个动作边界，并且自动计算出最大灵敏角。在“显示动作角矢量图”的显示方式下，从主界面右侧的图中可以很直观地观察到两条边界线和最大灵敏线。

试验参量

选定一个电压和一个电流输出，其夹角Φ（U，I）在给定范围内变化，测试出左右动作边界。

考虑到保护一般采用90°接线方式，所以测试时也一般取线电压和第三相的相电流，如取电压UAB，电流IC。有时也可以选一相电压和一相电流进行试验，但一般不选线电流。注意，所选电压电流的值可以设定，但未被选择的各相电压值均等于额定电压，角度保持对称，未被选择的各相电流均为0。

设置Φ（U，I）的搜索范围时，首先应了解保护装置的“最大灵敏角”的整定值，要保证设置的搜索范围能覆盖保护实际的两个动作边界，即搜索始值和搜索终值均应设置在动作区之外，测试仪从“非动作区”向“动作区”搜索。

搜索开始时保护不动作，当角度变化到某一值时保护动作，即认为找到一个动作边界，并在图中划条线，然后立即转换搜索方向搜索另一个边界角（备注：此时测试仪输出的起始角度就是所设置的“搜索终值”）。当搜索出第二条动作边界时，软件再次划线。在计算出最大灵敏线后，软件自动在图中标出最大灵敏线。

动作角定义

根据所测试的保护类型选择动作角是“试验相夹角”、“（U0，I0）”还是“（U2，I2）”。若是普通功率方向或阻抗继电器时选“试验相夹角”，即所选试验电压电流的夹角。若是零序或负序保护时，应选（U0，I0）或（U2，I2）。

当选择“显示三相电压、电流矢量图”时，图中显示的是各相电压电流的矢量图。

当选择“显示动作角矢量图”时，图中只显示所选定动作角的电压量和电流量。如选（U2，I2），则只显示U2和I2的值和角度。这种显示方式，便于直观地观察到动作边界的搜索过程。

微机继电保护测试仪是一个比较常规的高压电力试验设备，测边界的试验需要熟练掌握。
