三相热继电器测试仪的试验方法

时间：2021-11-11

中试控股技术博士为您解答：三相热继电器测试仪是一款比较常规的高压电力试验设备，注意用来对三相热继电器进行测试仪，具有精度高、速度快等优势，很受广大电力工作者的欢迎，那么该设备的使用方法是怎么样的呢？本文就以三相热继电器测试仪为例，来给大家进行简单的讲解。

1、电源接通前，应断开“电源控制”开关，并将“电流调节”及“A相细调”“B相细调”“C相细调”逆时针调回零位。

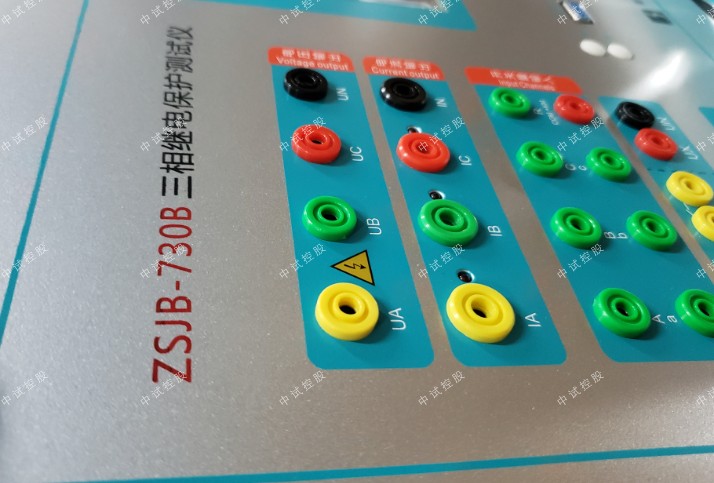

2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点。

3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相细调”“B相细调”“C相细调”所需试验电流至70%），然后调节"电压输出"旋钮,按下“停止”按钮，再次按下“启动”按钮，即可对被测设备进行特性试验。

4、对于缺相的操作，三相不平衡的操作，只需将某一相断开或调回零位及可。

5、如现场只有220V供电电源的情况下，可以将ABC输入短接接供电电源火线，设备的N接零线；其它操作方法同1、2、3、4；

6、把产品做为三相大电流输出时，也可以把三相零线直接短接做共零输出。

三相热继电器测试仪是一款比较专业的高压电力试验设备，电力工作者需要熟练掌握其试验方法。
