微机继电保护测试仪怎么做突变量启动试验

时间：2021-11-11

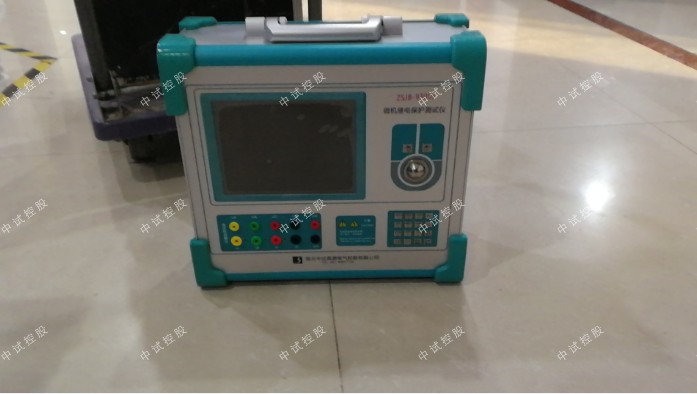

中试控股技术博士为您解答：微机继电保护测试仪是一款比较常规的高压电力试验设备，主要用来进行高压电力变压器、继电器的性能试验，具有精度高、速度快、方便可靠等优点，很受广大电力工作者的欢迎，本文就以微机继电保护测试仪为例，来给大家简单介绍微机继电保护测试仪怎么做突变量启动试验。

选择突变量启动时，试验过程中每次都是先输出故障前状态量，然后再输出试验所设定的电压电流量，为了满足某些保护对突变量启动的需要，此时需要设定“故障前时间”。若不选突变量启动，则“故障前时间”无效（自动为0），试验时每次直接输出试验所设定的电压电流量，并且连续变化。

中试控股技术博士为您解答：以“测电压”为例，突变量的意义可以用右图表示。点击“开始试验”按钮后，测试仪先输出正常的电压，并维持至“故障前电压”结束；后输出“故障电压1”（界面上设置的故障电压），并维持至“最大故障时间”结束；后测试仪短暂停止输出（当“试验间断时间”不为0时）。

之后，测试仪再次输出正常的电压，并维持至“故障前电压”结束；后输出“故障电压2”（变量变化了一个步长之后的电压），并维持至“最大故障时间”结束；后测试仪短暂停止输出（当“试验间断时间”不为0时）。如此循环输出。

这样，测试仪的输出总是从正常电压100V突变到故障电压。自动测试出方向性保护的两个动作边界，并且自动计算出最大灵敏角。在“显示动作角矢量图”的显示方式下，从主界面右侧的图中可以很直观地观察到两条边界线和最大灵敏线。

考虑到保护一般采用90°接线方式，所以测试时也一般取线电压和第三相的相电流，如取电压UAB，电流IC。有时也可以选一相电压和一相电流进行试验，但一般不选线电流。注意，所选电压电流的值可以设定，但未被选择的各相电压值均等于额定电压，角度保持对称，未被选择的各相电流均为0。

微机继电保护测试仪是一款比较常规的高压电力试验设备，因此电力工作者需要熟练掌握其试验的方法。
