绝缘油介质损耗测试仪操作方法

时间：2021-09-23

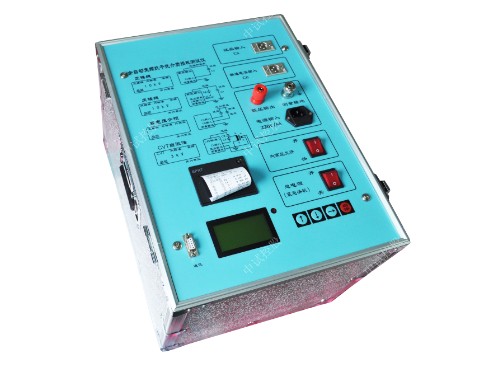

变压器在长期使用的过程中，其内部的绝缘油随着使用时间的增加，会越来越老化，绝缘属性也会不断降低，严重影响了变压器的使用寿命，因此对绝缘油的绝缘属性进行检测就显得非常重要了，针对这种情况，中试控股电力研发了绝缘油介质损耗测试仪，可以快速方便的检测绝缘油的绝缘属性，判断变压器内的绝缘油是否还能正常工作，本文就简单介绍绝缘油介质损耗测试仪的操作方法。

一、将干净的油杯置于油杯槽内（注意油杯的内电极和外电极一定要放置到位），将测量信号线和温度信号线如图2连接完好。温度信号线置于油杯中心部位的插孔内。
二、将地线与设备连接完好，接通电源线，打开电源开关，设备会自动
进入主界面如图

在上图的界面下，长按屏幕下端时间区域进行时间设置，如图

三、在上图界面下，按试验条件键，设备进入下一级菜单如图

四、在图5界面中，可以分别对试验参数进行设置，图中是设备的默认参数，如需改动，只要点击需要改动的参数，就会自动弹出一个小键盘，如下图，在小键盘中直接输入需要的参数并点击小键盘上的确认键即可，选择打印的时候只要点击光标处就可以在是和否之间切换。设定好后点击确定即可回到主界面，空杯检测完毕没有问题后，将油杯的内电极取出置于油杯架上，取40ml待测油样置于油杯中（注意：注入油样时一定注意不能出现气泡，应沿着杯壁缓缓注入），油样注入后，再将油杯的内电极慢慢的放到位。（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。
