互感器测试仪在使用之前如何设置参数

时间：2021-09-23

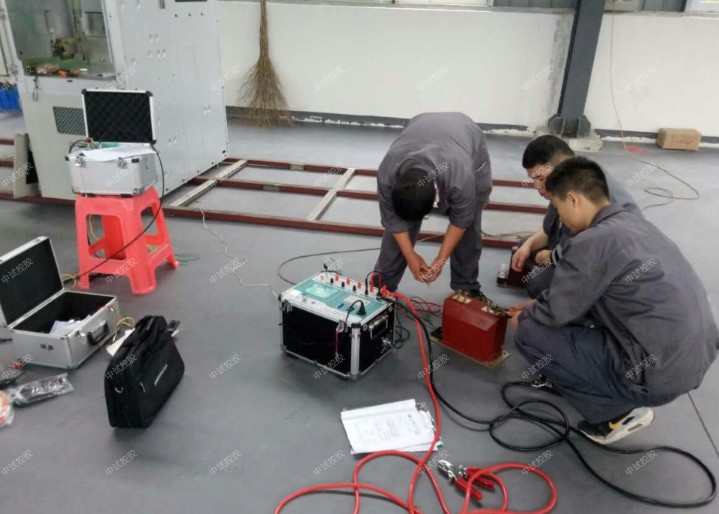

互感器在出厂之前或者长期使用之后，就需要用专业的仪器来判断其是否还能正常工作，而互感器测试仪就是专业对互感器进行相应的测试工作的专业仪器，但是在使用互感器测试仪进行测试之前，需要根据被试品的电压等级大小进行相应的参数设置，本文就以互感器综合测试仪为例，来给大家简单讲解互感器测试仪在使用之前如何设置参数。

对于不同级别的CT，扩展参数的设置也不同，见表：

参数	描述	P	TPY	计量	PR	PX	TPS	TPX	TPZ
额定一次电流	用于计算准确的实际电流比	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定负荷，功率因数	铭牌上的额定负荷，功率因数为0.8或1	√	√	√	√	√	√	√	√
额定准确限值系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的复合误差	√
额定对称短路电流系数	铭牌上的规定，默认：10。用于计算极限电动势及其对应的峰瞬误差		√				√	√	√
额定暂态面积系数	铭牌上的规定，默认：20		√					√	√
一次时间常数	默认：100ms		√					√	√
二次时间常数	默认：3000ms		√						√
工作循环	C-t1-O或C-t1-O-tfr-C-t2-O，默认：C-t1-O循环		√					√
t1	首次电流通过时间，默认：100ms		√					√
tal1	一次通流保持准确限值的时间，默认：40ms
tfr	首次打开和重合闸的延时，默认：500ms。选择C-t1-O-tfr-C-t2-O循环才显示		√					√
t2	第二次电流通过时间，默认：100ms。选择C-t1-O-tfr-C-t2-O循环才显示		√		√			√
tal2	二次通流保持准确限值的时间，默认：40ms 选择C-t1-O-tfr-C-t2-O循环才显示		√					√
额定仪表保安系数	铭牌上的规定，默认值：10。用于计算极限电动势及其对应的复合误差			√
扩大电流标定 ext	范围：100％～400％，默认：120％			√
额定计算系数						√
额定拐点电势Ek						√
Ek对应的Ie						√
面积系数							√
额定Ual	额定等效二次极限电压						√
Ual对应的Ial							√

参数设置步骤如下：
用旋转鼠标切换光标到要设置的参数位置。
（1）线路号、相别、CT编号、绕组号：可输入字母和数字，默认保存的报告文件名为“CT_线路号_相别_CT编号_绕组号.”。
（2）额定二次电流

：电流互感器二次侧的额定电流，一般为1A和5A。
（3）级别：被测绕组的级别，对于CT，有P、TPY、计量、PR、PX、TPS、TPX、TPZ等8个选项。
（4）当前温度：测试时绕组温度，一般可输入测试时的气温。
（5）额定频率：可选值为：50Hz或60Hz。
（6）测试电流：一般可设为额定二次电流值，对于TPY级CT，一般可设为2倍的额定二次电流值。对于P级CT，假设其为5P40，额定二次电流为1A，那么测试电流应设5%*40*1A=2A；假设其为10P15，额定二次电流为5A，那么测试电流应设10%*15*5A=7.5A。
不同的厂家生产的互感器测试仪的参数都不一样，因此电力工作者在实际的互感器测试之前，需要熟读产品的操作说明书，严格按照被试品和互感器的参数进行设置，只有设置了正确的参数才能得到精确的测试结果。
