直流电阻测试仪面板详细介绍

时间：2021-09-16

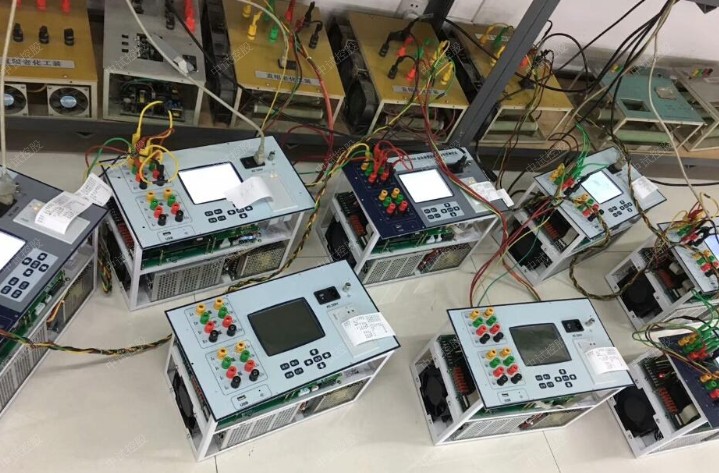

直流电阻测试仪作为高压电力行业经常需要使用到的一款仪器，主要用来进行高压电器设备直流电阻的测量，通常都具有测试速度快、精度高、使用方便灵活等特点，一直深受广大电力工程人员的欢迎，与此同时，直流电阻测试仪在使用的过程之前，都需要熟悉产品的结构原理和使用方法，本文就以仪器面板为主，以直流电阻测试仪为例，来给大家详细介绍直流电阻测试仪的面板。

1、交流电源输入及开关：整机AC220V，50Hz交流电源输入口，带有保险仓，保险2A，开关为整机电源的接通与关闭。
2、 RS485：标准485通讯接口。
3、

：接地柱，为整机外壳接地用，属保护地。
4、 IA、IB、IC、IO端子：YN绕组测量用电流输出端子。
5、 VA、VB、VC、VO端子：YN绕组测量用电压输入端子。
6、 Ia、Ib、Ic端子：D或Y绕组测量用电流输出端子。
7、 Va、Vb、Vc端子：D或Y绕组测量用电压输入端子。
8、显示器：大屏幕彩色液晶显示器，显示菜单、电流值、电阻值及辅助信息等。
9、选择键：测试方式的选择键。
10、复位键：整机回到初始状态，初始化仪器，切断输出电流。
11、打印键：打印测量数据、及输入信息、内存信息等。
12、测试键：选定测量方式后按此键，仪器按选定方式启动进行测试，测定数据显示后，重新按此键将重新测试，重新建立缓冲区数据以达尽快稳定。
13、 F1—F4功能键：改变液晶对应指示选项,用以选择、修改选定项。
14、打印机：打印电流、电阻值以及辅助信息结果。
15、 U盘接口：连接U盘用以导出内存数据。
