变频串联谐振装置试验时如何判断需要使用几节电抗器

时间：2021-09-16

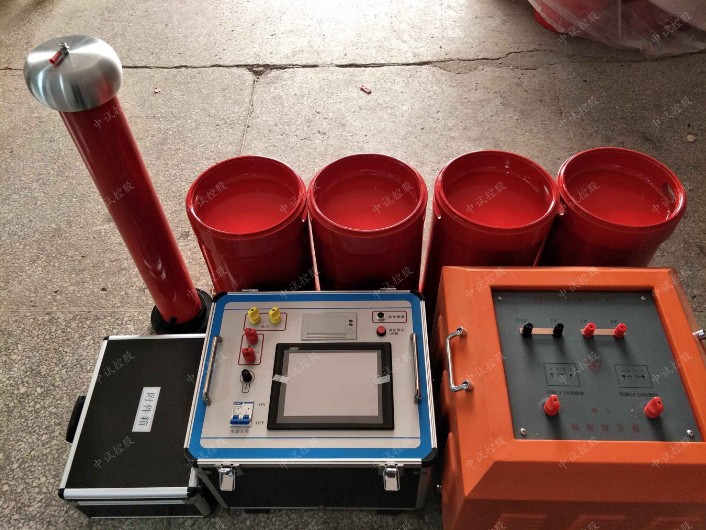

变频串联谐振试验装置主要由仪器主机、激励变压器、电抗器和倍压筒这四部分组成，其中电抗器是分好几节的，根据被试品电压等级的不同，来进行不同形式的组合，以达到仪器的测试效果，那么变频串联谐振试验装置在做试验的过程中，如何判断需要几节电抗器呢？本文就以变频串联谐振试验装置为例，来给大家简单讲解不同电压等级下电抗器的使用方法。

试品		电抗器33.75kVA/27kV 四节	激励变压器输出端选择
满足10kV/300mm2电缆, (试验电压22kV,试验时间5min)	长度750m以下	使用电抗器一节	1.2kV
	长度750~1500m	使用电抗器二节并联	1.2kV
	长度1500~2250m	使用电抗器三节并联	1.2kV
	长度2250~3000m	使用电抗器四节并联	1.2kV
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min)	长度500m以下	使用电抗器二节串联	3kV
满足35kV/300mm2电缆, (试验电压52kV,试验时间60min)	长度500~1000m	使用电抗器二节串联二组	3kV
满足100MVA/35kV以下变压器, (试验电压68kV,试验时间1min)		使用电抗器四节串联	3kV
满足35kV变电站系统, (试验电压100kV,试验时间1min)		使用电抗器四节串联	5kV
满足10kV变电站系统, (试验电压28kV,试验时间1min)		使用电抗器四节串联	3kV
