44KVA22KV串联谐振装置参数单
时间：2021-07-15
电缆基本参数及耐压试验要求
10kV/240mm2电缆500m，电容量≤0.17μF，试验频率为30-300Hz，试验电压22kV。
10kV/180mm2电缆1000m，电容量≤0.31μF，试验频率为30-300Hz，试验电压22kV。
电缆耐压装置——串联谐振容量确定
对10kV，180mm2 ,1000m电缆，电容量≤0.31μF，试验电压22kV：试验电流
I=2πfCU试 =2π×45×0.31×10-6×22×103=1.9A
对应电抗器电感量 L=1/ω2C=40H
10kV/240mm2电缆500m，电容量≤0.17μF，试验频率为30-300Hz，试验电压22kV。
10kV/180mm2电缆1000m，电容量≤0.31μF，试验频率为30-300Hz，试验电压22kV。
电缆耐压装置——串联谐振容量确定
对10kV，180mm2 ,1000m电缆，电容量≤0.31μF，试验电压22kV：试验电流
I=2πfCU试 =2π×45×0.31×10-6×22×103=1.9A
对应电抗器电感量 L=1/ω2C=40H

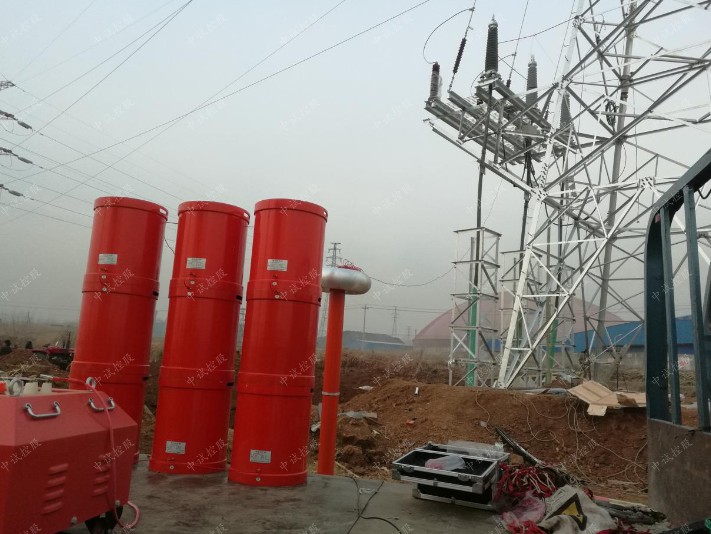

中试控股电力讲解结论:串联谐振装置容量定为44kVA/22kV;分2节电抗器，电抗器单节为22kVA/22kV/1A/80H通过组合使用能满足上述被试品的试验要求。
