36KVA18KV串联谐振装置参数单
时间：2021-07-15
电缆基本参数及耐压试验要求
10kV/300mm2电缆1km，电容量≤0.37μF，试验频率为30-300Hz,试验电压17.4kV。
电缆耐压装置——串联谐振容量确定
对10kV，300mm2 ,1km电缆，电容量≤0.37μF，试验电压17.4kV：
试验电流 I=2πfCU试 =2π×35×0.37×10-6×17.4×103=1.5A
对应电抗器电感量 L=1/ω2C=56H
10kV/300mm2电缆1km，电容量≤0.37μF，试验频率为30-300Hz,试验电压17.4kV。
电缆耐压装置——串联谐振容量确定
对10kV，300mm2 ,1km电缆，电容量≤0.37μF，试验电压17.4kV：
试验电流 I=2πfCU试 =2π×35×0.37×10-6×17.4×103=1.5A
对应电抗器电感量 L=1/ω2C=56H

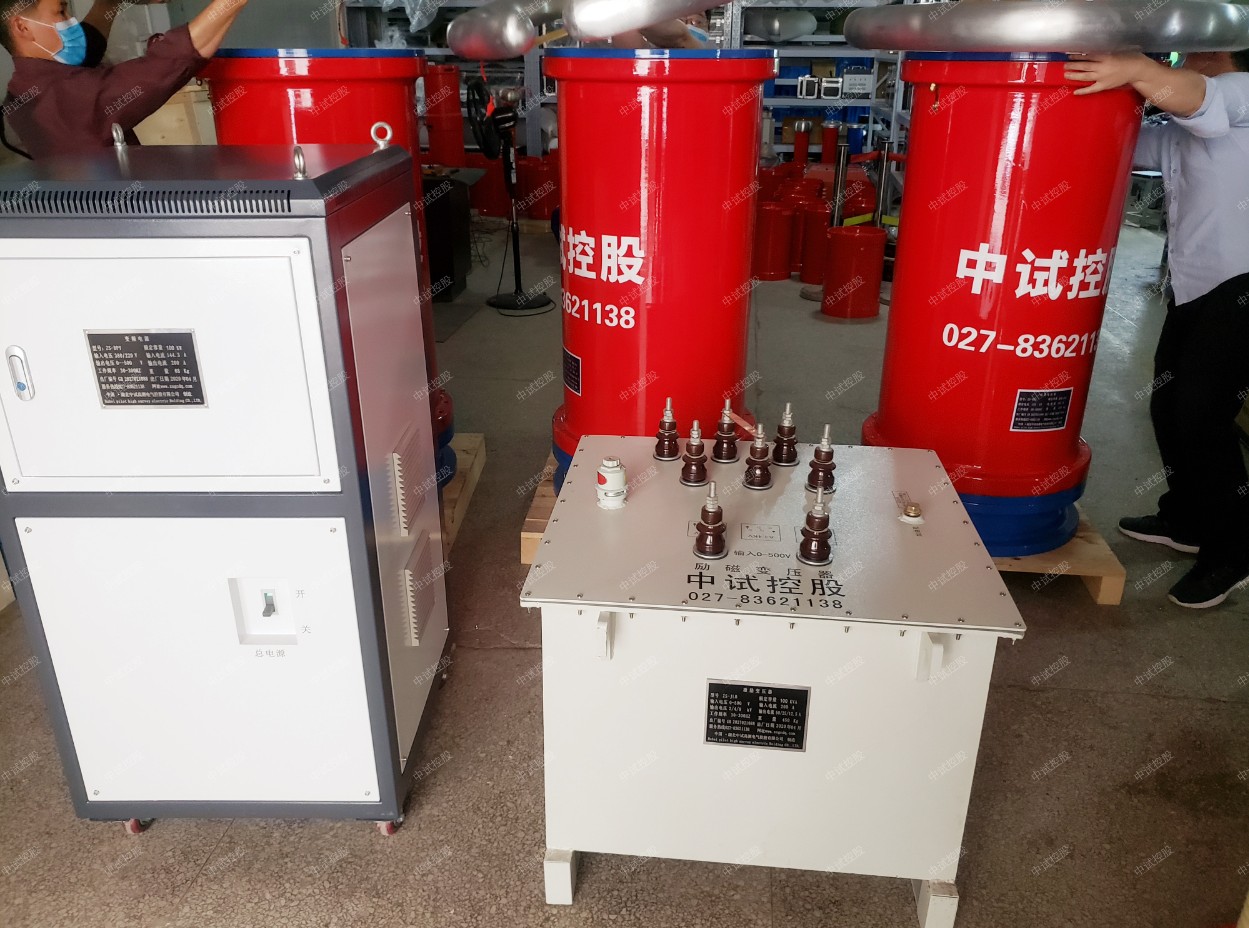

中试控股电力讲解结论:串联谐振装置容量定为36kVA/18KV;分2节电抗器，电抗器单节为18kVA/18kV/1A/112H过组合使用能满足上述被试品的试验要求。
