工频耐压试验装置操作说明

时间：2021-05-24

YD-5/50工频耐压试验装置使用说明

工频耐压试验装置，是根据国家新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

中试控股电力本装置由YD系列油浸式试验变压器与XCWJH系列调压控制箱组成：

第一部份：XCWJH系列控制箱

一、产品用途

中试控股电力列调压控制箱能平滑输出0～250的交流电压，并具有多项监视与保护功能，与试验变压器、升流器等设备配套使用或其它电气试验。

二、产品特点

1、监视功能：输出电流、仪表电压、零位指示、电源指示、工作指示、计时指示。

2、保护功能：过流保护、时间继电器。

3、采用新型时间继电器，计时范围更广。

4、采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5、结构合理，体积小，重量轻。

三、技术指标

1、输入电压：220V±10% 50HZ

2、输出电压：0～250V

3、输出容量：5KVA

4、计时范围：1S～99H

5、环境温度：－20℃至50℃

四、使用方法

按试验要求正确接线。（接线示意图）

l 根据试验的要求，整定“时间继电器”及“过流继电器”。过流动作设定值=过流继电器刻度盘读数×K，其中K为电流倍率转换/切除开关的状态值，分别为1，2，∞，开关处于己于×1，×2位置的K值分别为1、2，切除位置为+∞。过流继电器整定的是一次电流值，而电流指示的是泄露电流，变比为25。（注：不要使用该档，因为会使变压器失去过流保护功能而导致设备损坏）。

l 接入电源，此时，“电源指示灯（绿灯）”亮，表示外部电源已引入。如“零位指示灯（黄灯）”亮，表示调压器在零位。如“零位指示灯”不亮，应逆时针旋转调节调压器手柄至“零位指示灯”亮，表示可进行调压操作。

l 按“启动按钮”。此时，“工作指示灯（红灯）”亮，“电源指示灯”和“零位指示灯”灭；进入送电状态且语言提醒“有电危险请勿靠近”。

l 以2KV/S匀速顺时针旋转调压器手柄至被试品规定的耐压值，并密切注视电流表。

l 启动“计时开关”，当“计时报警闪光灯”闪烁且“计时报警”响时，表示试验时间已到；试验完成。

l 逆时针旋转调压器手柄至“零位指示灯”亮。

l 按“停止按钮”，此时，“电源指示灯”亮，“工作指示灯”灭。

l 拔掉电源，拆除接线，试验结束。

l 在升压或耐压过程中，如发生短路、闪络、击穿过流时，过流继电器动作，切断主回路。此时应将调压器逆时针旋转至零位。

五、注意事项

1、使用过程中，本仪器应可靠接地。

2、升压及降压过程应匀速，不要忽快忽慢。

3、试验过程中应随时观察监视仪表，及时发现意外情况。

4、严格按照程序操作。

六、其它

本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时传真或寄给本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。

如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。

七、产品出厂清单

1、控制台 1台

2、试验连接线 1套

3、使用说明书 1本

4、产品合格证（保修卡） 1张

第二部份：YD系列试验变压器

一、概述

试验变压器又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品型号:

三、结构

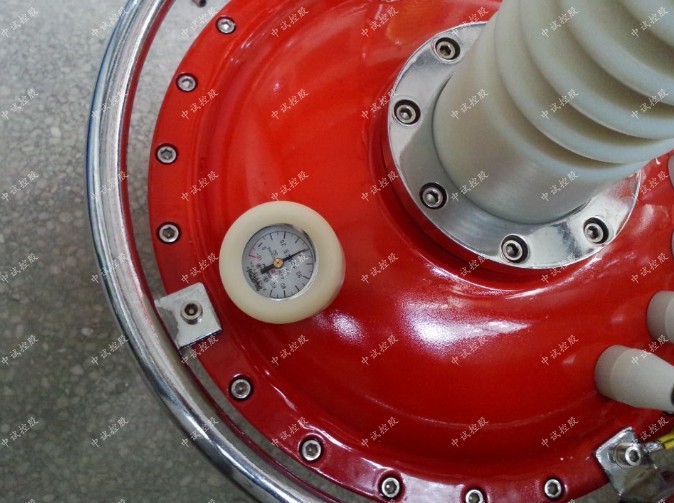

本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10KVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

四、工作原理

1、交流、交直流试验变压器：

将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

2、带抽头试验变压器：

为了同时满足一个变压器电压较高电压较小与电流较低电流较大之间的矛盾，将高压绕组分成两个来绕，一个是电流较大的绕组，另一个是电流较小的绕组，然后两个绕组串接分别引出，原理示意图如下：

3、串级试验变压器：

为了得到更高电压的试验变压器，也可采用串级的方法获得更高的电压。图二为三级串级试验变压器的原理接线图。其中三台变压器的容量和电压关系满足：P1=2P2=3P3，U（总）=1U+2U+3U。

五、技术参数

试验变压器参数：

规格	容量 KVA	低压侧		高压侧		测量变化	60分钟温升℃	阻抗电压％	空载电流％	质量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压KV	电流 mA
		电压 V	电流 A	电压KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500	50	10	<4	19.5	200Х275Х640
3/50	3	200	15	50	60	500	50	10	<4	27	240Х300Х690
5/50	5	200	25	50	100	500	50	10	<4	52	250Х355Х710
10/50	10	200	50	50	200	500	50	10	<4	80	260Х375Х750
15/50	15	400	37.5	50	300	500	50	8	<4	120	270Х420Х800
20/50	20	400	50	50	400	500	50	8	<4	140	285Х440Х820
30/50	30	400	75	50	600	500	50	8	<4	155	295Х386Х840
50/50	50	400	125	50	1000	500	50	8	<4	184	320Х416Х910
10/100	10	200	50	100	100	1000	50	10	<4	135	350Х475Х1300
15/100	15	400	37.5	100	150	1000	50	8	<4	150	510Х390Х1320
20/100	20	400	50	100	200	1000	50	8	<4	215	540Х400Х1340
30/100	30	400	75	100	300	1000	50	8	<4	250	560Х410Х1360
50/100	50	400	125	100	500	1000	50	8	<4	290	600Х460Х1410
10/150	10	200	50	100	66.7	1500	50	10	<4	180	265Х380Х1750
15/150	15	400	37.5	150	100	1500	50	8	<4	200	510Х390Х1800
20/150	30	400	50	150	133.3	1500	50	8	<4	220	540Х415Х1800
30/150	30	400	75	150	200	1500	50	8	<4	280	560Х430Х1800
50/150	50	400	125	150	333.3	1500	50	8	<4	340	640Х490Х1850
