安全要求

请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其他产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

防止火灾或人身伤害：

使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

保持产品表面清洁和干燥。

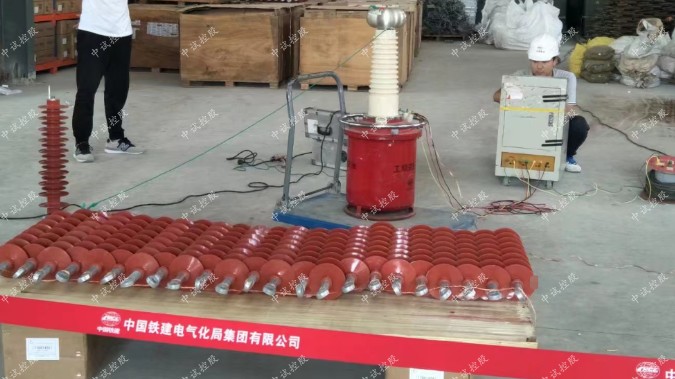

 一、中试控股电力10kVA/100kV全自动工频耐压试验装置

全自动变压器操作台，是根据国家新行业试验标准而设计的试验设备，其安全可靠、功能强大、使用方便、维护简单。主要用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。该系列产品是电力运行相关部门、电工电器制造企业、冶金、煤矿、电气化铁路相关部门、科研单位及高等院校等需要耐压试验设备的产品。

二、产品特点

● 电压、电流、时间、状态信息及提示信息等数据4.7尺大屏液晶显示，读数清晰、直观；

● 全中文界面，操作简单明了，可适应多种应用场合；

● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的安全性、可靠性；

● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制(此功能带密码保护)；

● 按键直接设定试验变压器变比(此功能带密码保护)，在连接不同电压等级的试验器时，应用灵活自如，真正做到一个控制台/箱可与多台变压器相互配套使用；

● 状态提醒功能，全中文引导式操作，即使在无说明书的情况下亦可熟练操控；

● 试验过程中，屏上有闪烁的高压符号显示，时刻提醒操作人员注意安全；

● 试验结果显示功能，可自动判断试验结果（试验通过或试验失败），并能可靠记录试品过电流、闪络或击穿时的电压；

● 试验结果声音报警功能，试验通过或试验失败时，设备会发出不同的报警声音，试验人员可直接由报警声音辨认试验的结果；

● 暂停功能，自动控制时，此功能可做到在任意点实现升压或降压的暂停，暂停时间可由试验人员灵活掌握，方便观察试品状态；（手动控制台/箱无此功能）

● 自动计时功能。自动控制时，当电压自动上升至设定值时，设备自动开始计时，当计时时间到，显示试验结果，设备自动回到零位；（手动控制台/箱无此功能）

● 手动计时功能，手动控制时，计时器可手动启动，当耐压时间到，设备自动回到零位（仅台式设备有此功能）；

● 手动控制模式，此模式类似于传统的电动升/降压方式，上升/下降由按钮控制，设备自动判断上/下限位，有过电压保护；

● 升压速度智能控制，当电压达到目标电压80%时，升压速度会自动减慢，当达到目标电压90%时，升压速度进一步减慢；

● 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。

三、主要技术参数

● 额定容量：10kVA

● 低压电流： 0 ～ 45.5A

● 低压电压： 0 ～ 220V

● 高压电流： 0 ～ 100mA

● 高压电压： 0 ～ 100kV

● 仪表电压： 0 ～ 100V

● 电压测量精度：1.0 ％FS ±3 字

● 电流测量精度：1.0％FS ±3 字

● 计时长度： 0 ～ 9999 S(特殊模式可用于长时间工作)

● 电源电压： AC220V ±10%；50Hz±2 Hz

● 使用环境：环境温度  0～50 ℃       相对湿度  ≤85%RH

注：5kVA及以下容量为箱式结构；5kVA以上，30kVA及以下为台式结构；30kVA以上，50kVA及以下为柜式结构；5kVA以上，30kVA及以下为台式结构；50kVA以上为分体式结构。(也可根据用户要求定制

四、产品示意图(基本型)

                                       带打印型示意图

升压按钮，手动控制模式时，按↑，高压电压将不断升压，松开就停止升压，如果已到上限就不再升压；

降压按钮，手动控制模式时，按↓，高压电压将不断降压，松开就停止降压，如果已到下限就不再降压；

暂停按钮，当按下此按钮时，调压器将停止升压和降压。此功能特别适合于自动控制模式，当电压在自动上升时，按下此按钮，设备将暂停升压，再次按此按钮时，电压将继续上升至设定电压。使用者可灵活使用此按钮，让自动控制的过程变得更加完美。

手动计时按钮，当工作于手动模式时，按下此按钮时，可启动耐压

复位键： 用于程序清零。

功能键： 可以确认已变更的设置值；可以按序变换参数设定项。

移位键： 变更设定时, 用于移动被设定位；用于切换电压值的交、直流显示方式（在测量状态）。

减少键： 变更设定时, 用于减少被设定位的数值；用于切换显示本次测量过程中电压、电流的峰值（在测量状态）。

增加键： 变更设定时, 用于增加被设定位的数值；用于峰值保持功能是否启动（在测量状态）。
