接地电阻测试仪是检验测量接地电阻的常用仪表,也是电气安全检查与接地工程竣工验收不可缺少的工具。
接地电阻测试仪可用来检测以下项目:1.精确测量大型接地网接地阻抗、接地电阻、接地电抗;2.精确测量大型接地网场区地表电位梯度;3. 精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压;4.精确测量大型接地网转移电位;5.测量接地引下线导通电阻;6.测量土壤电阻率。
目前,市面上常用的接地电阻测试仪有几下几种:数字式接地电阻测试仪(BY2571)、钳形接地电阻测试仪(ETCR2000)、多功能钳形接地电阻测试仪、可调接地电阻测试仪以及同款不同参数的接地电阻测量仪器。
每一款接地电阻测试仪都可以准确的将接地电阻值测量并记录,但是如何根据试验要求,选择为合适的测量仪器,下面将会给出一些信息,以供接地电阻测试仪选型参考。
使用范围
数字式接地电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值。
钳形接地电阻测试仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。
双钳多功能接地电阻测试仪适用于电信、电力、气象、机房、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。
可调接地电阻测试仪适用于测量各种电机、电器、仪器仪表、家用电器等设备的保护接地端和可触及的金属壳体之间的电阻值。
功能特点

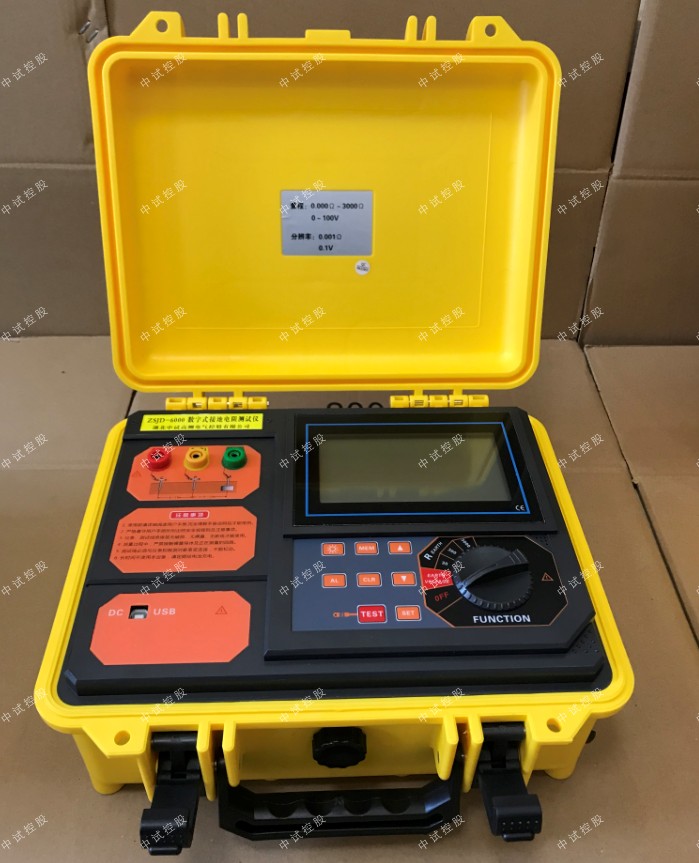

中试控股详细讲解数字式接地电阻测试仪
◆ 结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力
◆ 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量
◆ 允许辅助接地电阻在0~2KΩ(RC),0~40KΩ(RP)之间变化,不致于影响测量结果
◆ 本仪表不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压
◆ 如若测试回路不通表头显示“1”代表溢出,符合常规测量习惯
ETCR2000钳形接地电阻测试仪
◆ 测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便
◆ 测量接地体电阻和接地引线电阻的综合值,可测量出用传统方法无法测量的接地故障,应用于传统方法无法测量的场合
◆ 配备长钳口,特别适宜于扁钢接地的场合
◆ 而且还能测量接地系统的泄漏电流和中性线电流
中试控股详细讲解双钳多功能接地电阻测试仪
◆ 双钳法/地桩法双重测量方式
◆ 抗干扰能力强
◆ 测量范围广、分辨率高
◆ 大钳口设计
◆ 操作简单,单人作业
中试控股详细讲解可调接地电阻测试仪
◆ 微机控制,菜单引导操作,4组记忆模式
◆ 具有标准RS232接口或PLC接口
◆ 可用于测试时间、阻抗、电流同时显示,报警阻值任意预置
选型优缺点
BY2571 普通款,价格便宜,可有效地排除干扰,自动跟踪合适测试条件地,缺点是需打地桩才能测。
ETCR2000 不需断开接地引下线,不需辅助电极,适用于各种形状的接地引线,不必使用辅助接地棒。
两种测量方式:双钳法/地桩法双重测量方式, 适合任意接地场所。
测开关柜专用,电流可调,有过电流保护功能,3C认证必配。
目前,接地电阻测试仪能满足所有的接地测量要求,随着科技的飞速发展,相信会有越来越多的新技术应用到接地电阻的测试,选型的麻烦也许会随着科技的发展而消失。但就现阶段来说,还是要自己掌握选型技巧,方可以合理的仪器,测出精准的接地电阻值。
