大型地网接地电阻测试仪的要点讲解
时间:2021-05-08

大型地网接地电阻测试仪,采用了新型变频交流电源,并采用了微机处理控制和信号处理等措施,很好的解决了测试过程中的抗干扰问题,简化了试验操作过程,提高了测试结果的精度和准确性,大大降低了试验人员的劳动强度和试验成本。


下面就大型地网接地电阻测试仪的几个重要知识点,详细讲解大地网接地电阻测试仪。

一、设备用途

测量接地电阻的仪器有很多,不同的试验环境及要求,需要选用不同的电阻测试仪。大地网接地电阻测试仪可测变电站地网(4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型  适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率。

二、功能特点

1.相较于其他的接地电阻表,大地网的价格比其他设备要高出好几倍。同样是测量接地电阻,为什么价格会有如此之大的差距,下面几个特点,大概就能说明问题。

2.测试电流波形为正弦波,频率仅与工频相差为5Hz,使用45Hz 和55Hz 两种频率进行测量

3.抗干扰能力强。本仪器采用异频法测量

4.精度高。基本误差仅0.005Ω,可用来测量接地阻抗很小的大型地网。

5.功能强大。可测量电流桩,电压桩,接地电阻,(可选配选频表测量跨步电压,接触电压)。

三、重点参数

技术参数往往是设备选型看重的一项指标,大型地网接地电阻测试仪的技术参数如下:

1.阻抗测量范围:0Ω~200Ω

2.分辨率:0.001Ω

3.测量误差:±(读数×2%+0.005Ω)

4.抗工频50Hz 电压干扰能力:10V

5.测试电流波形:正弦波

6.测试电流频率:45Hz、55Hz 双频

7.Zui大输出电流:3A或5A

8.Zui大输出电压:400V

四、选型及优缺点

根据测量功能及参数的不同,中试控股旗下的大地网接地电阻测试仪总共分为3款其中,的Zui大输出电流为3A

II型和III型的选型方面,如果客户不需要测跨步电压和接地电压,可以推荐II型,如果后期试验又需要测跨步电压,可再配一个选频表即可进行相关测量。

五、附件清单

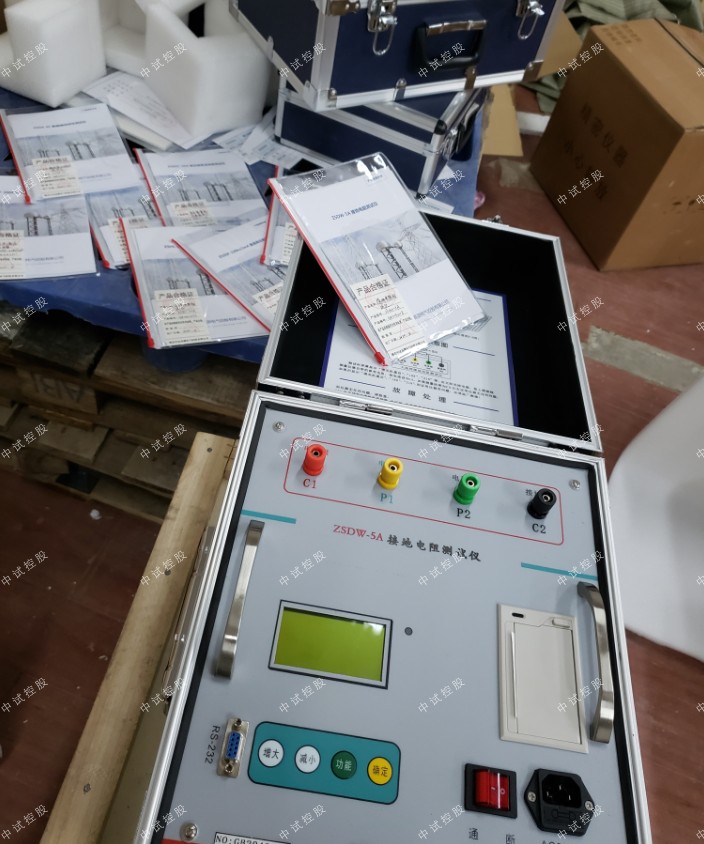

大型地网接地电阻测试仪         1台

电源线                                         1根

接地桩                                          2根

选频表                                          1台  (选配)

使用说明书                                  1份

产品合格证/保修卡                      1份

产品出厂试验报告                       1份

另:关于地网测量线。如果为客户配测量线,一定要搞清楚两件事:

1.测试地网的大小,一定要清楚。如果不清楚,测量线可能会不满足测量要求。

2. 厂家生产的测量线一般只是100米或200米一盘,如果客户要的线比较长,需要跟客户提前报备这一情况 ,并说明定制工期。
