工频无局放耐压试验装置参数参考
时间：2021-01-02
电力导读：工频无局放耐压试验装置参数参考，全自动工频无局放耐压试验装置适用于对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中必不可少的重要设备。

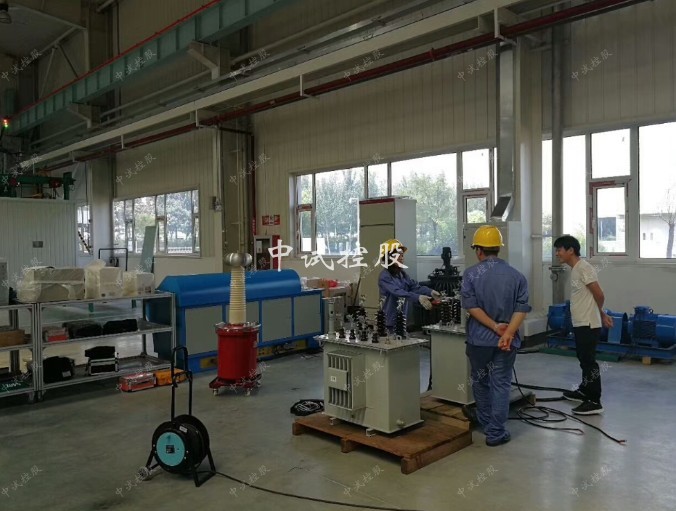

1、无局放耐压试验装置控制台
（1）电源输入：AC220V/380V ±10%
（2）容 量：10KVA—500KVA
（3）输入电流：45--1350A
（4）输出电压：0—250--630V
（5）输出电流：0-40-850A
（6）电压测量精度：±0.5%
（7）电流测量精度：±0.5%
2、局放仪
（1）可测试品的电容量范围6PF—250µF
（2）检测灵敏度
（2）检测灵敏度
|
输入单元序号 |
调谐电容 |
单位 |
灵敏度（微微库）（不对称电路） |
|
1 |
6-25-100 |
微微法 |
0.02 |
|
2 |
25-100-400 |
微微法 |
0.04 |
|
3 |
100-400-1500 |
微微法 |
0.06 |
|
4 |
400-1500-6000 |
微微法 |
0.1 |
|
5 |
1500-6000-25000 |
微微法 |
0.2 |
|
6 |
0.006-0.025-0.1 |
微 法 |
0.3 |
|
7 |
0.025-0.1-0.4 |
微 法 |
0.5 |
|
8 |
0.1-0.4-1.5 |
微 法 |
1.0 |
|
9 |
0.4-1.5-6.0 |
微 法 |
1.5 |
|
10 |
1.5-6.0-25 |
微 法 |
2.5 |
|
11 |
6.0-25-60 |
微 法 |
5.0 |
|
12 |
25-60-250 |
微 法 |
10 |
|
7R |
电 阻 |
|
0.5 |
（3）放大器频带：
低端：10KHZ、20KHZ、40KHZ任选
高端：80KHZ、200KHZ、300KHZ任选
（4）放大器增益调节：粗调六档，档间增益20±1db；细调范围≥20db
（5）时间窗
窗宽：可调范围15゜～150゜
窗位置：每窗可旋转0゜～170゜
两个时间窗可分别开或同时开
（6）放电量表：
指针式表头：对数刻度1-10-100误差＜±5%（以满刻度计）
线性刻度0-100 误差＜±5%（以满刻度计）
数字表头：以31/2LED数字显示
误差＜±5%（以满刻度计）
（7）椭圆时基：
频率50HZ、100HZ、150HZ、200HZ、400HZ
椭圆旋转：以30゜为一档，可作120゜旋转。
显示方式：椭圆——直线
（8）试验电压表：
量程：0-100KV（可扩展）
显示：31/2数字电压表指示
精度：优于±5%（以满刻度计）
（9）内、外零标功能
3、无局放工频试验变压器
（1）额定容量：10--500KVA
（2）原边额定电压：200-600V 原边额定电流：50-850A
（3）副边输出电压：100-500KV 副边额定电流：100-1000mA
（4）空载电流：5%
（5）波形畸变率：≤3%
（6）测量绕组电压：100-500V 测量电压比：1:1000
（7）过压能力：在110%UH时间60S下过电压不造成试验变压器绝缘损坏，此时波形畸变率≤5%
（8）绝缘水平：低压端工频耐5KV/min
（9）介质损耗：≤0.5%
（10）局部放电量：100%UH下小于5PC，80%UH下小于3PC
4、耦合电容器
（1）额定电压：100-500KV
（2）电容量：500-1000PF
（3）分压比：1000:1
（4）介质损耗：<0.2%
（5）测量精度：≤±1%
5、隔离滤波变压器
（1）输入电压：200-600V±10%
（2）输出电压：200-600V±10%
（3）额定容量：10-500KVA
（4）空载损耗：≤5%
（5）阻抗电压：≤5%
（6）阻尼电阻功率：20-10000W
（7）衰减特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
