YDQ25/150工频耐压试验装置技术方案-交流充气式试验变压器
时间：2021-01-02
电力导读:YDQ25/150工频耐压试验装置技术方案-交流充气式试验变压器，其充气式试验变压器是电力设备检测及预防性试验所必备的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。
随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。
YDQ25/150工频耐压试验装置技术方案-交流充气式试验变压器
1 总则
该装置是专门为高低压成套、绝缘材料生产使用企业以及需要进行工频交流绝缘、老化试验的企业，进行工频耐压老化试验的专用装置。
2 供货范围
乙方为甲方提供下表中设备：
乙方为甲方提供下表中设备：
|
1 |
交流充气式试验变压器 |
YDQ-25KVA /150KV |
台 |
1 |
|
|
2 |
智能控制台 |
25KVA |
台 |
1 |
|
|
3 |
连接线 |
5米 |
套 |
1 |
|
|
4 |
电源线 |
|
根 |
1 |
|
3 技术要求
交流耐压试验装置由耐压控制台和试验变压器、等组成。
功能特点：
实时显示高压电压、高压电流、低压电压、电压电流、时间及耐压结果，显示直观明了；
完善的过压过流保护，任意设定输出电压，高压电流上限、电压电流上限和计时时间；
具有回零检测功能，回零确定后才能试验，安全可靠
超过设定高压电流和低压电流时自动切断电压输出，降压回零，并发生声光报警。

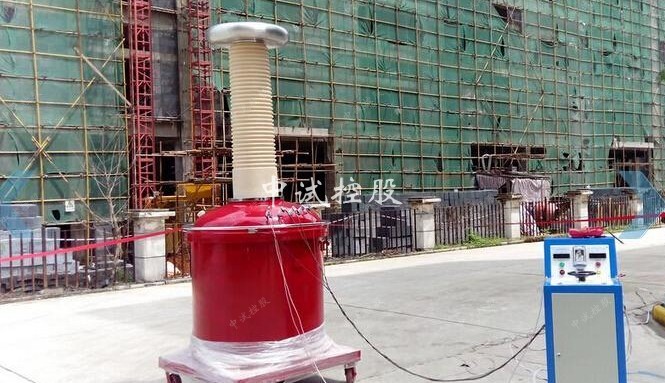

3.2充气试验变压器（型号：YDQ-25/150）
3.2.1技术参数
1.额定容量: 25KVA
2.输出电压: AC 0- 150KV
3.输入电压: 380V
4.输出电流: 166mA
5.输入电流: 65A
6.间续运行时间: 断续
7、绝缘方式：SF6
3.2.2 其它要求
1 器身接线柱、危险提醒等标识均采用国际通用符号。
2 底部滚轮结实耐用，移动灵活。
3 高压对低压变比误差＜±1%，高压对测量变比误差＜±1%。
4 提供出厂试验报告。
4 设备遵循标准
JB/T9641—1999 试验变压器
GB1094.1—1996 电力变压器第一部分 总则
GB/T.311.1—1997 高压输变电设备的绝缘与配合
GB/T16927.1—1997 高电压试验技术第一部分 一般试验要求
GB/T509—1991 电力变压器试验导则
GB2536—1990 变压器油
JB8749—1998 调压器的通用技术要求。
增值服务
- 三年质保,一年包换,三个月试用
