接地电阻测试仪消除测量接地电阻时的干扰误差?
时间：2021-01-02
电力导读:接地电阻测试仪消除测量接地电阻时的干扰误差?数字接地电阻测试仪,接地电阻表,接地表用于电力、通信、铁路及工矿企业等部门各种装置接地电阻值的测量。同时，数字接地电阻测试仪可测量土壤电阻率及地电压。
钳形接地电阻测试仪是传统接地电阻测量技术的重大突破，广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，安全快速、使用简便。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为该仪表测量的是接地体电阻和接地引线电阻的综合值。有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。另外，钳形接地电阻仪还能测量接地系统的泄漏电流和中性线电流。
使用接地电阻测试仪时消除误差与干扰的方法
一、接地电阻测试仪的选择

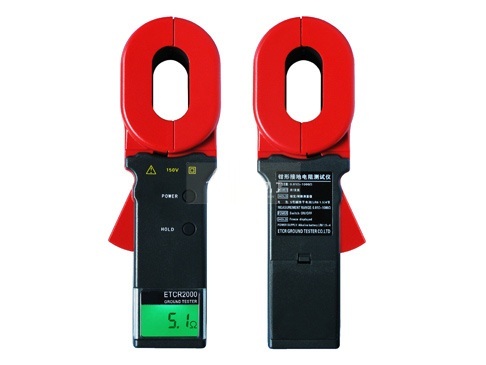

对于单点接地的设备或系统。可采用四线法、即地桩法类的接地电阻测试仪（例如HZ2571型接地电阻测试仪）,对于两点及两点以上的及接地点的，也称为多点接地系统的，可采用钳形法类的测试设备(例如ETCR2000钳形接地电阻测试仪)
二、接地电阻测量的误差来源
因为在测试发电机、变电站接地网时，若地中有干扰电流流过，电压表读数也包含干扰电压，则测量结果不是实际的接地电阻，经常采用电源倒相或增大试验电流的方法来消除和减小干扰造成的误差。对于电流、电压测量线很长，又并行排列的情况，线间互感形成的互感也会影响测量结果，建议采用功率表法。
三、接地电阻的计算方法与原理
接地电阻计算方法如下
式中I。、U。一一实测干扰电流，A，电压值，V；
Iz、 Uz一一电源正向加压的实测电流，A，电压值，V；
If、 Uf－一电源反向加压的实测电流，A，电压值，V
Pz一一电源正向加压的实测功率，W；
Pf一一电源反向加压的实测功率，W。
