变压器绕组变形测试仪由测量部分及分析软件部分组成
时间：2021-01-02
电力导读:变压器绕组变形测试仪由测量部分及分析软件部分组成,变压器绕组变形检测仪(也叫:变压器绕组测试仪)用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等永久变形现象，这样将严重影响变压器的安全运行。本仪器采用扫频法对变压器的绕组进行测试，按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

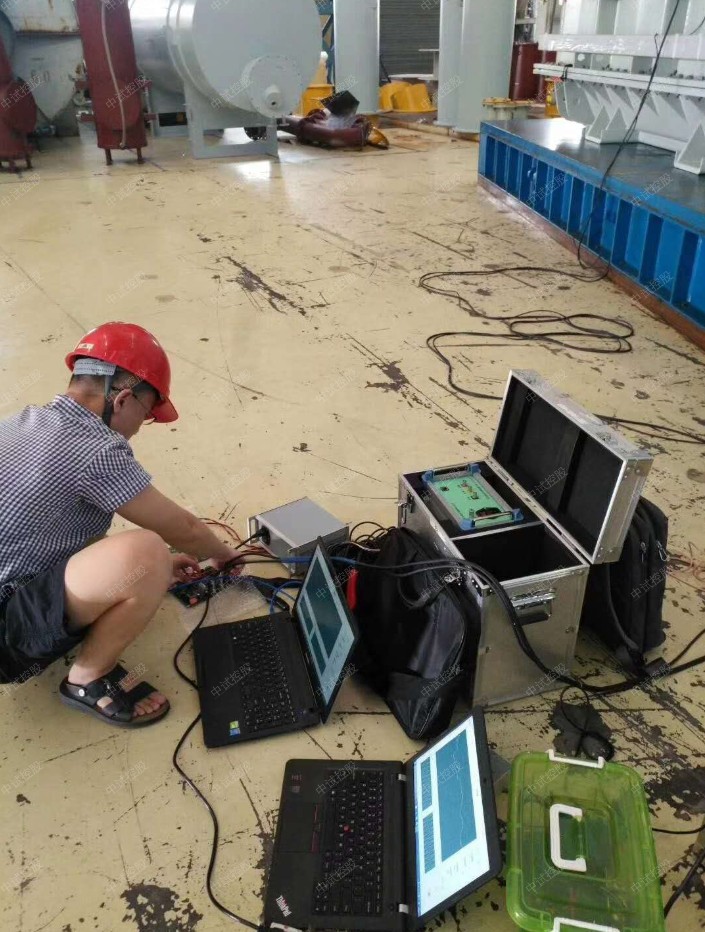

变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是由信号生成及信号测量组成，分析部分由笔记本电脑安装专用软件完成，测量部分通过网线与笔记本电脑连接。
1.分接开关档位的影响
由于分接开关档位不同，绕组匝数不同，直接影响被测变压器的电感、电容量，从而使频谱图不同。所以在测量时一定要记录好档位。
2.信号源输入端的影响
激励端与响应端改变后测得的频响曲线不完全相同。所以，每次测量时，应遵循规则。单相变压器则以末端（U2、V2、W2）为激励端，首端（U1、V1、W1）为响应端。
变压器绕组简化等效电路图
3.变压器套管电容量的影响
虽然套管电容量（对地）不同时，但对频响曲线影响不大，可不考虑。
4.铁芯接地和油的影响
由于铁芯接地和充油情况，会使绕组电容值不同，故在测试时，一定要将铁芯接地，并充满绝缘油（并静置一段时间）。
5.出口引出线的长短对测量的影响
通过测试结果显示，套管端子延长对频响曲线影响很大，同时对频带宽度也有影响。因为套管延长线类似一根“天线”，一方面使干扰信号耦合到“天线”上，另一方面又产生对地电容，两方面都使测试结果难以保证重复性。所以，测试时不延长套管引线。
6.检测阻抗至接线钳间导线长度的影响
如果检测阻抗离开套管端子太近时，则使检测阻抗接地线与套管端子太近，地线与套管间电容会对频响特性，尤其是高频部分产生影响；但也不能太长，否则会有类似的影响。
