继电保护测试仪关键点和提防点事项

时间：2020-12-23

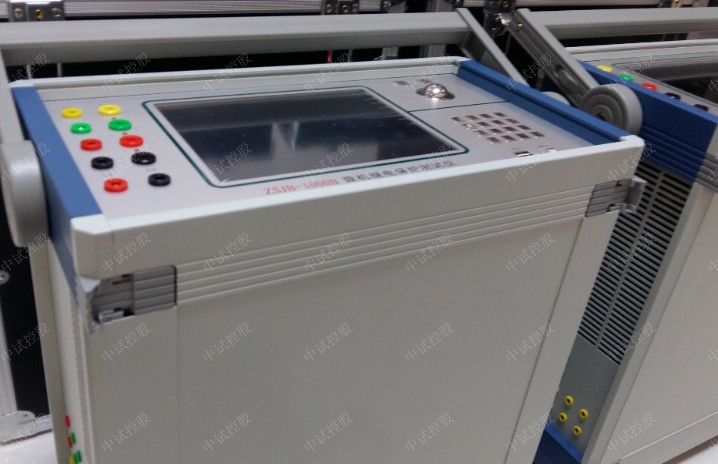

继电保护测试仪关键点
1、因为交流有过零时刻，会被继电保护测试仪误断为失电状态而动作。继电保护校验仪在交流带测试时，由于交流电过零而产生20毫秒内的随机误差，这种几乎大于继电器触点动作时间的误差，使得交流带电测试的功能为空设，继电保护测试仪采用微机判断交流过零技术，消除了此误差，使测试结果准确可靠。
2、功能显示
“P”：微机上电及复位时进行自检，正常后显示。复位时，调压器会自动回零，回零后，听到“滴”一声响，可开始正常操作。
“AA” ACA交流电流档
“AU” ACV交流电压档
“DA” DCA直接电流档
“DU” DCV直流电压档
“F” 测相；带电继电器动作时间测量。
“C” 测频。
3、时间显示
一秒内按毫秒显示 ×××.×× mA灯亮 999.99毫秒
一分以内按秒显示 ××.×××       59.999秒
一分以上按分、秒显示 ×× ××       59分59秒
小时显示在功能位上 ×× ×× ××   99小时59分59秒
注意：继电保护测试仪受显示位限制，时分秒显示时，无小数，但在打印时，增加小数后一位。
4、出错显示及处理方法：
E4 CPU RAM写不进“1”。更换AT89C52
E5 CPU RAM写不进“0”。更换AT89C52
E6 DCV过流。调压器自动回零，请检查负载连接。按任意键可恢复操作。
E7 超量限。按任意键可恢复操作。
本机量限：    ACA             120A
              DCA 200 mA档   230mA
              5 A档            5.2A
              ACV             260V
              DCV             260V
当输出超过上述量限时，继电保护校验仪自动切断输出，显示E7。此时可按任意键恢复操作。
5、音讯
（1）应答声：“滴”一短声。表示按键确认及正常操作。
（2）提醒声：“滴”、“滴”二长声表示下述情况：
a、一个正常的操作完成时。如自动、测时、测值等测试完成时。
b、按动了不该操作的键。如DCA时，按动上升、下降键；
c、调压器上升到最高位或下降到最低位。
6、关于小电流继电器的校验问题。
交流电流输出有两档，即0~50A档和0~100A档；60A和120A为极限值。其中0~50A端口最高电压为10V，0~100A端口最高电压为5V，电流输出靠调节升流器电压来调整。继电保护测试仪在使用过程中往往遇到这样的问题：即测试10A以下电流继电器的动作值与返回值时，读数相差太大，而且数据不准确，其原因如下：
（1）继电器动作时，调压器转动角度很小，即电流的上升率很徒，有时不到1秒的时间。
（2）有时调压器没有到真正的零位。
（3）已经开始调压，但数据采集还没有开始（发调压指令后，延迟一段时间才开始采集数据）。这样一来，就形成了起始段的盲区，就跟指针表起始部份分辩不出的情况类似。要解决这个问题必须使电流上升速率平缓一些，而且使调压器转过1/3满度的位置，这样测试的数据比较准确，而且输入电压的波动对电流影响较小，电流得到了相对的稳定。
7、内阻较大的信号继电器的校验。
由于继电保护测试仪直流电流输出端口的最高电压只有48V左右，继电器内阻较大时，难以提供电流，因此建议使用DCV档，串入毫安表测试。
8、继电保护测试仪打印机电源由微机控制开、关。在没有测到数据时，微机将拒绝打印。只有在测试结束后，按打印键微机才会打开打印机电源，同时打印测试数据（一次测试未全部完成不在此例）。

继电保护测试仪提防点
1、继电保护测试仪使用前，请详细阅读使用说明书，以免操作失误。
2、开机前请可靠接他，以保证人、机安全工作。
3、做完一次试验后，按“上升”、“下降”或“合闸”键，本机将显示并同时输出调压器听所处置的电压（压）值，此值可能大大高于下次被测继电器的电压（流）值，从而损坏本机及被试品。为此，再接入下一被试品前，请将调压器调整到适当位置，或者使用“复位”键以及“测值”、“自动”键，继电保护校验仪都将节断输出回零后等待或重新上升输出。
4、本机交、直接电压直接取自市电。接入交、直流电压输出端的被试品不得带电或接大地，亦不可并结输出，否则可能造成短路事故损坏本机。
5、各路电源不得作永久性电源使用：本机电源间歇使用，大电流输出持续时间不得超过5分钟。
6、CH1、CH2在空接点状态时，绝不允许接入带电被试品，否则将损坏本机。
7、继电保护测试仪出现异常时请及时关断电源或按“复位”键。
8、接入或切断被试品时，输出端可能带电，请注意安全。
