单相微机继电保护测试仪综合测试及测时测值

时间：2020-12-23

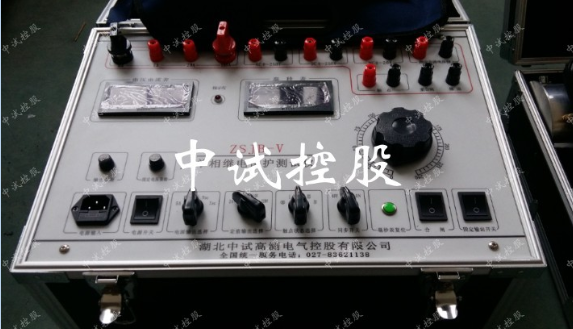

单相微机继电保护测试仪测试做好准备工作
打开电源开关，显示屏显示（P），微机自检，同时指挥调压器回零。单相微机继电保护测试仪自检正常后，显示屏出现（Y）字符，此时可输出测试日期，如不输入日期，5秒钟后会自动显示返回（P），等待操作，（也可不等5秒钟直接按停止键返回（P））。如果没输入日期，打印时将不打印日期，但不影响继电保护测试仪的正常操作。若日期输入有错，如输入13月，单相微机继电保护测试仪会拒绝记忆并发出声光提示，此时可重新输入。只要输入日期，则以后的测试在打印时均会在结尾处打印日期备查，即使复位也不会清除日期。0-9数字键由AC/DC-测时等九键共用。然后，用AC/DC和A/V二键选择测试电源的类型，使状态显示与被测继电器种类相对应。并将继电器线圈接入相应的电源输出接线柱，测继电器触头接入CH1插孔内。根据触头是否带电，将带电、空接点开关拨到相应位置，准备测试。

单相微机继电保护测试仪测试流程
1.分闸、调压器回零。
2.快升找到吸合值（继电器吸合）。在此基础上再上升37%。
3.慢降，测第一个断开值，并记忆。在此基础上再下降37%。
4.慢升，测第一个吸合值，并记忆。在此基础上再上升37%。
5.重复第3、4项，测试三次。
6.“合闸”、“分闸”测出吸合，断开时间各三次。
7.打印全部测试数据。
8.单相微机继电保护测试仪输出选择到DCA，并根据电流大小选择量程。
9.测自保持：按“合闸”键，此时显示电流值，调整DCA调节旋纽，按住JZ衔接于动作位，使流过JZ电流圈的电流约等于0.9倍额定电流，然后将手松开，此时JZ应能自保持。
10.测充电时间：A、输出选择“DCA”档，置“DCA”档开关（13）于ON位置，按“上升”键，此时显示电压值，接近额定电压时按“停止”键，此时重合闸装置指示灯XD亮。B、输出选择“DCA”档，短接重合闸③、⑥端子放电，再将输出选择置“DCA”档经15-25S后，再按“合闸”键，JZ应可靠动作并自保持。C、输出选择“DCA”档，“DCA”开关置OFF位，此时继电器复原位，短接继电器③、⑥端子放电，再将输出选择“DCA”档，经13秒合闸，继电器应不动作。
11.测重合闸时间：A、置DCA开关于OFFB、输出选择“DCA”档25S后，按住“测时”键不松手，待单相微机继电保护测试仪开始测试时松开按键，即可测出三次重合闸时间。C、按打印键，打印测试结果。
12.按下单相微机继电保护测试仪设备上的复位键，待调压器回零后，关电源开关。

单相微机继电保护测试仪及测时测值
1.DCA电流的升、降由面板上的电位器调节，顺时针旋转，电流由小到大，逆时针旋转，电流由大至小。量程由选择5A～200mA开关转换。当处于200mA档时，mA灯亮；
2.DCA设有开关，当置于OFF位置时，可用AC/DC和A/V键选择DCA档，此时由本机控制输出并显示输出电流值，可测量电流继电器的吸合，断开值及动作时间，并能用“打印”“显示”键输出测试数据。
3.DCA开关，单相微机继电保护测试仪屏幕显示在ON位置时，DCA常有输出，不受本机控制，不显示其输出值，此时，它可和其它电源同时输出，供需多种电源的继电器效验用，如重合闸继电器等。
4.测值：A、将开关置OFF位置，电位器逆时针旋转至零。B、选择所需的DCA档（5A或200mA档）。C、按测值键，此时显示屏显示电流值。D、顺时针缓慢旋转电位器，听到“滴”的一声响，表示继电器已吸合，显示屏锁定并记忆吸合值。E、逆时针旋转电位器，听到“滴”的一声，表示继电器已断开，显示屏锁定并记忆断开值。F、重复D、E操作，直到听到“滴、滴”二声提示铃响，表示已测完并记录好数据，此时可用“显示”键或“打印”键输出数据。
5.测时：A、按“合闸”键，此时显示输出电流。B、旋转电位器，调到继电器额定电流值。C、按“分闸”键。D、按“测时”键，将自动“合闸”、“分闸”，测三次吸合断开时间。E、用“打印”或“显示”输出测试数据。
手动测时用“上升”或“下降”键找出被测继电器的额定值，然后按“测时”键，本机自动分、合闸测三次吸合，断开时间。结束，可按“显示”或“打印”键输出数据。
手动测值按“测值”键，单相微机继电保护测试仪将自动吸合，断开电压（流）值三次（同“自动”测试的1～5项），然后，可按“显示”或“打印”键输出数据。
