PT励磁特性测试仪规范书

时间：2020-12-19

PT励磁特性测试仪规范书

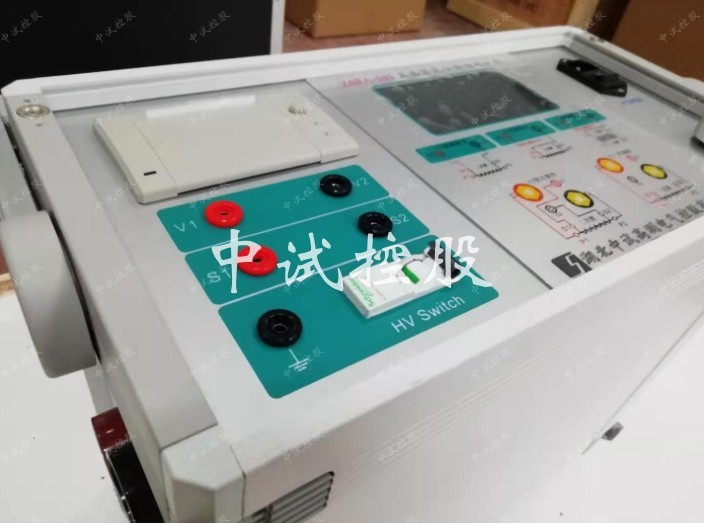

PT励磁特性测试仪是我公司根据PT的最新国家标准《GB/T 22071.2-2008 互感器试验导则第2部分：电磁式电压互感器》的规定，并结合互感器生产厂家的实际需求，与中国电力科学研究院武汉高压研究所联合研制的专门针对PT电压互感器励磁特性试验、空载特性测量的专用互感器测试仪。该PT励磁特性测试仪采用最先进的DSP+FPGA技术，跟踪测量速度快、捕捉数据准确、更能强大、使用方便，在国内处于领先水平。

测试用途	PT出厂励磁特性、空载特性测量
工作电源	输入电压	185Vac～250Vac
	允许输入电压	85Vac～264Vac
	频率	50/60Hz
	允许频率	45Hz～65Hz
	输入功率	40VA
	接头	标准交流插口60320
交流电压	范围	0～300V
	分辨率	0.001V
	准确度	0.2%±0.001V
交流电流	范围	0～20A
	分辨率	0.001A
	准确度	0.2%±0.001A
有功功率	范围	0～6kW
	分辨率	0.001kW
	准确度	0.5%±0.001kW
频率	范围	40～75Hz
	分辨率	0.001Hz
	准确度	0.2%±0.001Hz
环境条件	运行温度	-10℃～+50℃
	存储温度	-25℃～+70℃
	相对湿度	5%～95%，不结露
物理特性	尺寸	415×225×200mm3
物理特性	重量	≈5kg(不包括附件)

PT励磁特性测试仪功能—— Features

1、全自动采集、测量、显示、存储、打印所有测量参数和励磁特性曲线（电压、电流、功率、频率、设备编号、时间等）
2、超大量程，能自动和手动测量设定点的励磁数据
3、支持多达100组预设的试品参数，试验时仅需输入预设试品参数的编号即可调出捕捉点的序列值，大大提高试验效率
4、内置超大容量存储器，可存储测试数据，并可经标准工业通讯接口（RS232）上传至PC机，运用本公司开发的随机软件实现数据下载、自动生成和编辑典型的测试报告，便于技术管理和存档
5、具有完善的过压、过流过压保护值是根据试验参数的设置情况自动调整，既简便又能确保被试设备的安全
6、可兼做电压（流）互感器、消弧线圈的伏安特性试验
7、自带大屏幕图形LCD，全中文菜单界面，光标提示操作，简单、方便；实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰
8、自带微型打印机，可实时打印测试报告
