CT参数分析仪技术指标

时间：2020-12-19

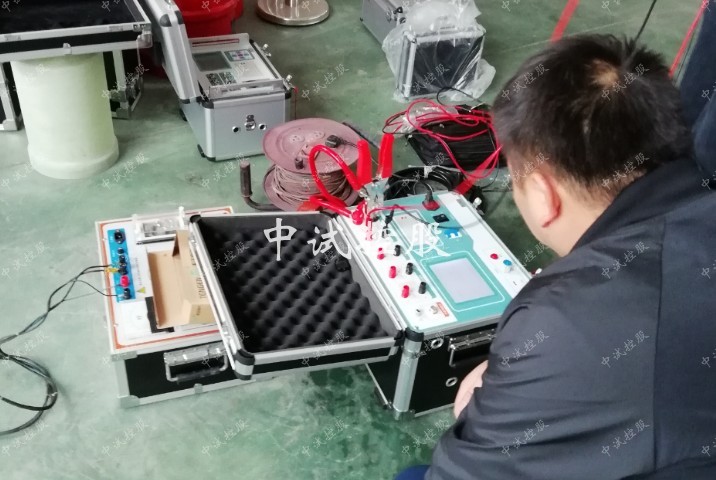

CT参数分析仪技术指标

CT参数分析仪是按照中试电力研发中心参照IEC60044-1/GB1208, IEC60044-2/GB1207，IEC60044-6/GB16847和IEEE C57.13国内外的技术标准而研发生产的 CT参数分析仪，也称为互感器综合测试仪和CT分析仪， CT参数分析仪可以获得电流电压互感器的励磁特性，励磁参数，匝比，匝比误差，极性线圈电阻等多种试验参数，CT参数分析仪可测被测电流互感器的拐点电压可以达到8.4KV，CT参数分析仪装进行互感器的比差与角差校验，精度高达0.05%，可对CT暂态特性测试与分析，并分析CT的暂态特性对继电保护装置的影响，CT参数分析仪还可用于电压互感器的PT励磁特性试验，PT匝数比检测，PT极性校验，PT二次绕组电阻测量，PT二次负荷测量，是保护类别互感器校验的好装备。

名称	CT参数分析仪
标准依据	IEC60044-1，IEC60044-2，IEC60044-5	IEC60044-6，GB1207，GB1208
标准依据	GB16847，GBT4703，C57.13
输入电源电压	AC220V±10%，50Hz/60Hz±10%
输出电压	0.1～125V(AC)
输出电流	0.001～5A(RMS)
输出功率	300VA
等效拐点电压	45KV
电流测量	范围：0～10A (自动量程0.1/0.4/2/10A)	误差< ±0.1%+0.01%FS
电压测量	范围：0～200V (自动量程1/10/70/200V)	误差< ±0.1%+0.01%FS
匝数比测量	范围：1～30000，1～2000	误差<0.1%
匝数比测量	范围：2000～30000	误差<0.2%
相位测量	精度：±2min	分辨率：0.01min
二次绕组电阻测量范围	范围：0～8KΩ(自动量程2/20/80Ω/800Ω/8kΩ)	误差< 0.2%RDG+0.02%FS，最大分辨率：0.1mΩ
温度测量	-50～100度	误差<3度
CT二次负荷测量	0～160ohm(2/20/80ohm/160ohm)
CT二次负荷测量	误差0.2%RDG+0.02%FS	最大分辨率0.001ohm
PT二次负荷测量	0～80kohm(800ohm/8kohm/80kohm)
PT二次负荷测量	误差0.2%RDG+0.02%FS	最大分辨率0.1ohm
匝数比测量	范围：1～30000，1～2000	误差<0.2%
匝数比测量	范围：2000～30000	误差<0.5%
数据存储组数	大于1000组
环境	温度：-10℃～50℃	湿度：≤90%
体积	485×356×183mm3	误差<3度
重量	15Kg

CT参数分析仪功能—— Features

1、CT参数分析仪用于电流互感器的以下试验：
励磁特性试验试验
匝数比检测试验
比差与角差校验试验
极性校验试验
二次绕组电阻测量试验
二次负荷测量试验
5%和10%误差曲线测量试验
CT暂态特性测试与分析试验
CT铭牌自动推断试验
拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT参数的测量
2、CT参数分析仪还可用于电压互感器的以下试验：
PT匝数比检测试验
PT极性校验试验
PT二次绕组电阻测量试验
PT二次负荷测量试验
3、该CT参数分析仪装置的应用场合主要有：
CT铭牌的参数校验试验
CT接入当前负荷时参数校验试验
分析CT的暂态特性对继电保护装置的影响
PT的铭牌参数校验试验
PT二次负荷校验试验
