手持式局放测试仪（局部放电测试仪）总体介绍

时间：2020-12-18

手持式局放测试仪（局部放电测试仪）总体介绍

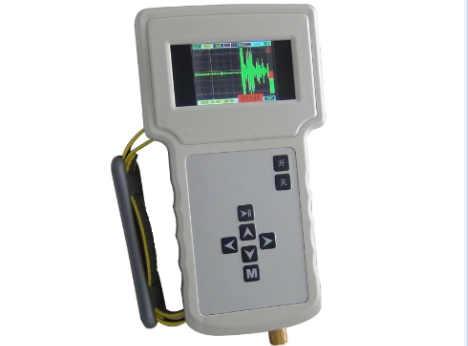

中试电力研发生产的手持式局放测试仪又称手持式局部放电检测仪、手持式局放仪，手持式局放测试仪主要用于电气设备如高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆、电缆分支箱、高压线路等设备的绝缘状态及局部放电检测。手持式局放测试仪采用特高频地电波和超声波检测局部放电的方法，通过外置传感器接收电器设备内部局部放电辐射和产生的特高频和超声波信号，手持式局放测试仪能有效检测到电力设备内部是否放电。

手持式局放测试仪既能检测电气设备的局部放电故障，又能检测电厂压力容器及管道的内外气液泄漏，成为工业汽液堵漏增效的节能助手。手持式局放测试仪广泛应用于发电厂主设备的局部放电检测；GIS变电站的局放检测；电力电缆引出线的局部放电检测；高压输电线路绝缘子局部放电检测；发电厂动力系统的气、液泄漏检测；铁路电力机车牵引电力系统局放检测；SF6 气体泄漏检测；

手持式局放测试仪用来检测中高压(MV/HV)设备中的局部放电源。如果没有检测到放电，并不意味着中高压设备无放电活动。放电源往往具有潜伏期，且绝缘性能也可能会由于局部放电以外的其它原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应该立即通知设备维护部门。

名称	手持式局放测试仪，手持式局部放电测试仪，手持式局放仪
主要功能	采用非侵入式检测方式，对高压电气设备的局部放电缺陷进行检测及定位。
检测原理	超声波法(UA)、地电波法(TEV)、特高频法(UHF)、高频脉冲电流法（HFCT）等
内置传感器	超声波传感器(UA)、地电波传感器(TEV)
	灵敏度：-65 dB/V/μbar，响应频率：20kHz~200kHz
灵敏度	最小10pC。具体取决于传感器与放电源之间的距离
外置传感器	详见传感器配置表，可按用户需求定制
传感器参数		检测频带	测量范围	频率
	超声波	40～200KHz	-6～70dBuV	20～200(kHz)
	地电波	3~100MHz	0～60dBmV	5 ~ 100MHz
	特高频	300～2000MHz	0～60dBmV	300～2000(MHz)
	高频电流互感器	3~70MHz	50pC~20nC	1～30MHz
软件功能	连续检测特高频、地电波及超声波信号，判断是否存在局部放电；
	实时显示被测信号的变化趋势、可对局部放电信号的发展作出较为直观的判断；
	具备数据的现场存储功能。
仪器特征	屏幕显示	3.5 英寸TFT彩屏，显示器分辨率 240 * 160
	数据存储	1000 组数据
	工作电源	内置 8.4V 锂电池，容量2800mA/H，可连续工作 8 小时
	电源	输入AC 110V - 250V，输出DC 8.4V/3A，充电时间3～4小时。
	工作温度	-35℃ ～ +60℃
	尺寸重量	220 × 100 × 40mm3、1kg
