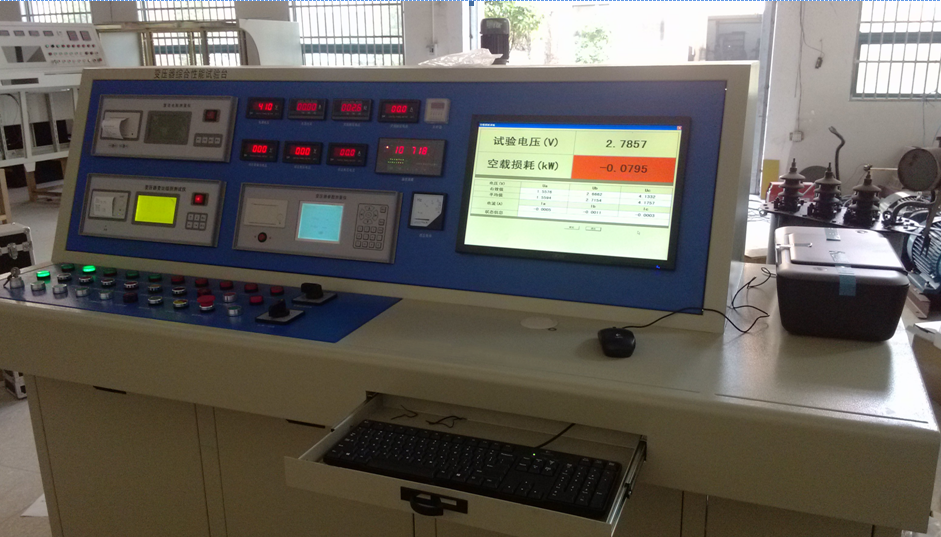

变压器综合测试台（变压器试验台） 核心技术

变压器综合测试台、变压器试验台符合GB/T4776，GB/T5169，GB/4285-1993等相关国家标准。

变压器综合试验系统主要是对电力变压器、配电变压器的空载、负载特性、直流电阻、变比组别进行试验，也可对被试变压器进行工频耐压试验。同时预留外接互感器接口，以备增容。

变压器综合测试台测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。

变压器综合测试台适用供配电系统，电力变压器制造厂，工矿等企业单位，变压器综合试验台能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差，实施状态诊断，确保安全运行，为监测或修造变压器提供了可靠的数据。

测试项目

三相电压有效值、三相电流有效值、三相有功损耗、三相无功损耗、三相平均值电压、三相电压平均值、三相电流平均值
总功率、空载电流百分比、阻抗电压百分比、频率、功率因数、

变压器综合测试台功能—— Features

1、变压器空载、负载、直流电阻、变比极性试验。
     变压器空载、负载、直流电阻、变比极性试验通过工控机完成试验；
     变压器综合测试台对整个回路进行全面控制及测量监控；
     所测量数据通过微机进行自动处理,并可根据需要储存\打印。
2、工频耐压试验
     由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验；
     采用电动控制调压系统。自动升降压，数字显示；
     零位保护，过电流保护，过电压保护；
     高压泄漏电流显示及保护。
3、感应耐压试验
     由于此试验属安规高压试验，为确保试验设备及人身安全，此项试验没有采用工控机完成试验；
     采用150Hz中频发电机组提供试验电源。
4、变压器综合试验系统由四部分组成
     用于各测试单元及仪表监视数据收集的变压器综合试验台；
     低压控制柜；
     中频发电机组；
     工频耐压试验。
5、变压器综合特性测试台由四大部分组成
     工控机及数据处理软件系统；
     各测试单元数据收集系统；
     强电控制及仪表监视系统；
     人机界面综合系统。
