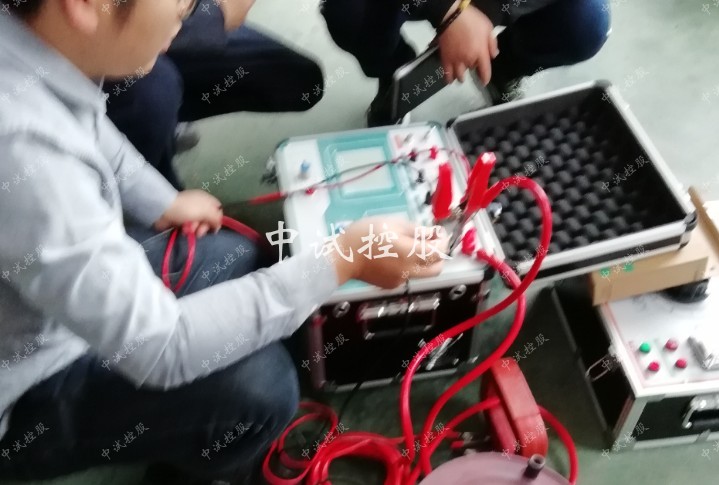

互感器现场误差校验装置性能参数

产品简介

1、检定电流、电压互感器的角差和比差;

2、测试电流互感器二次负载的阻抗;

3、测试电压互感器二次负载的导纳;

4、测量交流小电流和交流小电压;

5、带RS232通讯接口。

FY96电流互感器负荷箱


重量轻，外形美观，电流范围宽。

HJ-S10G3自升压精密电压互感器


10kV，0.05级电压互感器是高电压等级，高准确度的电压互感器，可实现，校验10kV， 0.2级以下的电压互感器，在二次电压为100V时可带0.25VA的二次负荷。

EDKZX05-HII双调控制箱


本系列控制台适用于0.5-5kVA试验变压器的调压控制.工作原理:通过调整自耦变压器输出电压,从而实现试验变压器额定电压范围内的工作调节.控制台内装有高压输出电压表,低压输出电流表,可以方便地读出试验电压值.通过过流保护电路,可靠地保护设备,设计的计时报警电路,做试验时更便捷.经用户使用证明,其原理简单,结构紧凑,工作可靠,使用方便,是高压试验的理想设备.

技术参数

1、设备使用环境

⑴.温度:5℃--40℃    相对湿度:<80%(25℃)   海拔高度:<2500m

电源频率:50Hz±0.5 Hz    电源电压:220V±5V

⑵.测量范围:

同相分量(%): 0.0001～200.0           分辨率:0.0001

正交分量(分):0.001～700.0           分辨率:0.001

阻抗(Ω): 0.0001～20.0                分辨率:0.0001

导纳(ms)： 0.0001～20.0               分辨率:0.0001

⑶.基本误差:

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)

            “X”、“Y”——仪器的显示值

“Dx,Dy”——仪器的量化误差

Dx=2,Dy=5

⑷.百分表:         1.5级(有1级可选)

2、工作范围：

⑴.电流 ：（1%－149%）In    （In =5A）

（5%－149%）In    （In =1A）

⑵.电压 ：（5%－149%）Un    （Un =100V，150V，100V/）

          （5%－149%）Un    （Un =100V/3）

3、工作负荷：

⑴.电流：TO对TX＜0.12Ω       cosΦ=1

⑵.电压：a对x＜0.25VA        （100V）

4、极性错误指示

额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示。

注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器。

5、变比错误指示：

额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示。

6、绝缘和耐压试验及说明：

端子TX（）端子相通

电源插座对外壳能承受1.5kV,1min耐压

7、互感器校验仪主要特点：

⑴.采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用；

⑵.全中文操作界面，界面美观；

⑶.百分表、比差、角差采用特大字体显示，方便用户观测；

⑷.完全满足JJG314-2010和JJG314-2010要求，自动采样；

⑸.自动判断极性错误，变比错误；

⑹.上位机软件具有虚拟仪器开放功能；

⑺.彻底解决S级测量问题；

⑻.自动切换量程；

⑼.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

⑽.功耗：＜ 15VA（不带微型打印机）

       ＜ 25VA（带微型打印机）

⑾.谐波抑制比: ＞ 40db

⑿.外形尺寸：260mm（长）×350mm (宽)×150mm（高）

⒀.重量：6Kg
