互感器伏安特性规范书
时间：2020-12-15
互感器伏安特性规范书
产品简介

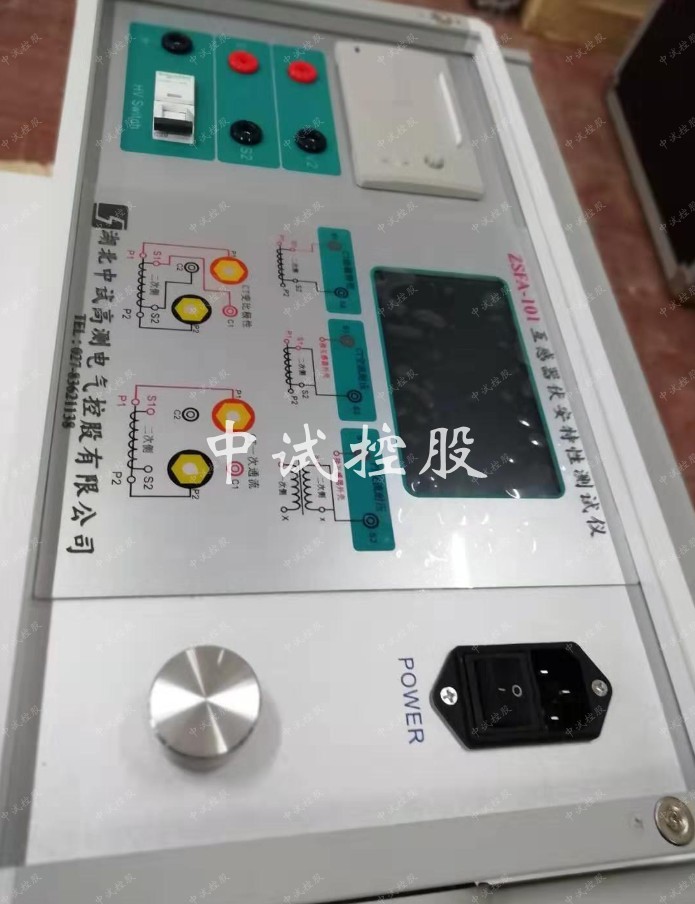

互感器伏安特性设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品特点
• 支持检测CT和PT、单机输出电压0-2500V，电流0-1000A.
• 满足 GB1207、GB1208等规程要求.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出CT/PT（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便≤22Kg，非常利于现场测试.
技术参数
项 目
参 数
工作电源
AC220V±10% 、50Hz
设备输出
0～2500Vrms， 5Arms（20A峰值）
大电流输出
0～1000A
励磁精度
≤0.5%（0.2%*读数+0.3%*量程）
二次绕组
范围
0.1～300Ω
精度
≤0.5%（0.2%*读数+0.3%*量程）
二次实际
范围
5～1000VA
精度
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA
相位测量
精度
±4min
分辨率
0.1min
比差
精度
≤0.05%
CT
范围
≤25000A/5A（5000A/1A）
精度
≤0.5%
PT
范围
1～500KV
精度
≤0.5%
工作环境
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量
尺寸：400mm × 250mm × 250mm ， 重量：≤22Kg
电阻测量
负荷测量
（角差）
变比测量
变比测量
增值服务
- 三年质保,一年包换,三个月试用
