全功能互感器伏安特性综合测试仪规范书

时间：2020-12-08

全功能互感器伏安特性综合测试仪规范书

一.产品介绍：
  全功能互感器伏安特性综合测试仪是中试电力专门为测试互感器：伏安特性、变比、极性、误差曲线、角差比差、计算拐点和二次侧回路检查等设计的多功能现场试验仪器。实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动功率、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的科技产品。
二.产品特点：
1.安全可靠：
MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全。
  注：其他同类产品工作电源与功率电源是分开输入方式，并且还需要使用三相AC380V双火线输入才能满足实验要求，存在极大的安全隐患，容易造成使用人员触电甚至伤亡等事故。
2.符合国家检修规程：
全功能互感器伏安特性综合测试仪电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
3.输出容量大：
单机220V输入时电压输出0-2500V，单机电流输出0-600A，非常适合现场检修使用。
4.功能齐全：
可检测CT/PT的伏安特性、变比、极性、5%和10%误差曲线、角差比差、CT一次通流和CT退磁等项目，轻松实现一机多用。
5.接线方式简单：

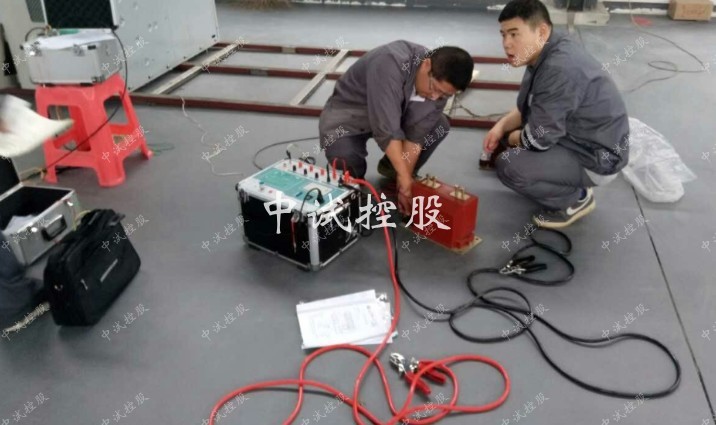

采用单电源输入端口；仅有8个测试端口就可完成CT/PT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；
6.测试范围大：
对于CT变比测量范围15000A／5A 、3000A／1A。PT变比测试范围500KV：100V
注：在不需要外接升压器或外接升流器情况下的测量范围
7.快速打印：
全功能互感器伏安特性综合测试仪采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
8.大容量FLASH存储：可保存1000组试验数据，掉电后可保存10年。
9.USB接口：方便连接新式笔记本电脑。
   10.体积小，重量轻：方便现场使用。

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 变比测量	• 极性判断
• 比差测量	• 比差测量
• 相位（角差）测量	• 相位（角差）测量
• 极性判断	• 交流耐压测试
• 一次通流测试	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心退磁
•二次绕组测试
• 铁心退磁

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～1000Vrms， 5Arms（20A峰值）（可定制）注：0～5A为真实值，大于5A～20A为计算值
大电流输出		0～600A(可定制)
励磁精度		≤0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0.1～300Ω
二次绕组电阻测量	精度	≤0.5%（0.2%读数+0.3%量程）
二次实际负荷测量	范围	5～1000VA
二次实际负荷测量	精度	≤0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	±4min
相位测量（角差）	分辨率	0.1min
比差	精度	0.05%
CT 变比测量	范围	≤25000A/5A（5000A/1A）
CT 变比测量	精度	≤0.5%
PT 变比测量	范围	≤500KV
PT 变比测量	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m
尺寸、重量		尺寸：410mm × 260mm × 340mm ，重量：≤22Kg
