变频式互感器伏安特性综合测试仪技术指标

时间：2020-12-08

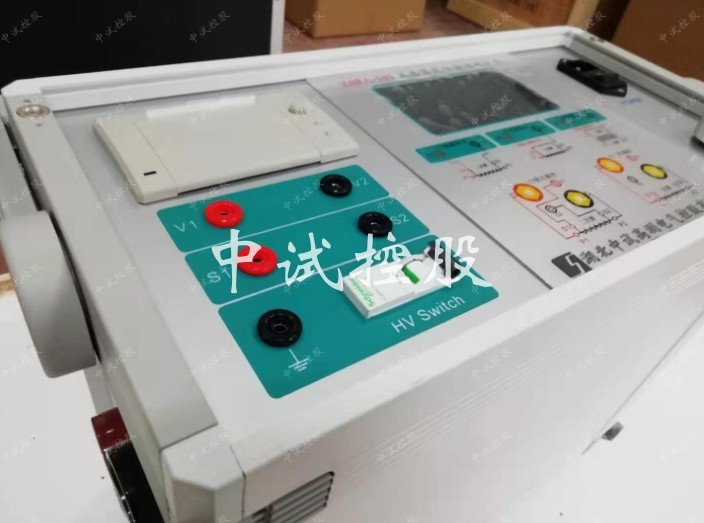

变频式互感器伏安特性综合测试仪技术指标

一.设计用途
       用于对保护类、测量类或TPY类互感器进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
       GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6）
三.主要特征
      1支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数.
      2满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
      3采用先进的电源技术，励磁电压高达30KV.
      4无需外接其它辅助设备，单机即可完成所有检测项目.
      5测试简单方便，一键完成CT 直阻、励磁、变比和极性测试，而且除了负荷测试外，CT 其他各项测试都是采用同一种接线方式。
      6自带微型快速打印机、可直接现场打印测试结果.
      7采用智能控制器，操作简单.
      8大屏幕液晶，图形化显示接口.
      9按规程自动给出（励磁）拐点值.
      10自动给出5%和10%误差曲线.
      11可保存3000组测试资料，掉电后不丢失.
      12支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
      13小巧轻便＜10Kg，非常利于现场测试.
四．主要测试功能：

CT（保护类、计量类）	PT
• 伏安特性（励磁特性）曲线	• 伏安特性（励磁特性）曲线
• 自动给出拐点值	• 自动给出拐点值
• 自动给出5%和10%的误差曲线	• 变比测量
• 支持六组变比同时测量	• 极性判断
• 比差测量	• 比差测量
• 角差测量	• 角差测量
• 极性判断	• 交流耐压测试
• 一次通流测试（二次回路通道检查）	• 二次负荷测试
• 交流耐压测试	• 二次绕组测试
• 二次负荷测试	• 铁心自动退磁
•二次绕组测试
• 铁心自动退磁

项目		参数
工作电源		AC220V±10% 、50Hz
设备输出		0～220Vrms， 5Arms（20A峰值）
励磁测量精度		≤0.5%（0.2%读数+0.3%量程）
二次绕组电阻测量	范围	0.1～300Ω
二次绕组电阻测量	精度	≤1%（0.2%读数+0.3%量程）
二次实际负荷测量	范围	5VA～1000VA
二次实际负荷测量	精度	≤0.5%（0.2%读数+0.3%量程）±0.1VA
相位测量（角差）	精度	±4min
相位测量（角差）	分辨率	0.01min
CT变比测量	范围	1-10000
CT变比测量	精度	≤0.05%
PT变比测量	范围	1-10000
PT变比测量	精度	≤0.5%
工作环境		温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤2000m
尺寸、重量		尺寸：410mm × 250mm × 300mm ，重量：≤10Kg
