多倍频感应耐压发生器

多倍频感应耐压发生器电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。

 50Hz、100Hz、150Hz、200Hz多倍频感应耐压发生器详细用法

（一）多倍频感应耐压发生器介绍

电子式多倍频发生器采用电力电子技术，数字控制技术，以性能优良的变频器为内部核心硬件，window操作系统，模块化控制和显示，多倍频发生装置是针对变压器、互感器的感应耐压设计，满足绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验技术标准，多倍频发生器可预置50Hz、100Hz、150Hz和200Hz的试验频率，满足不同的应用需求。

（二）50Hz~200Hz多倍频感应耐压发生器用法

电子多倍频的电源、控制为一体式设计，设有过流、过压保护，如下所示：

（三）多倍频感应耐压发生器接线方法

先将电子多倍频的输出线接入互感器的二次端（a，x）将一次高压头悬空，一次高压尾接地，不使用的绕组短接好并与大地连通，接线即完成。

（四）参数设置

4.1 试验电压：

设置期望达到的输出电压，是指接入被试品绕组上的电压，单位为V，只有当电压大于等于此设定值后，才允许耐压计时启动。

4.2 耐压时间：

设置保持试验电压的时间长度。

4.3 保护参数：

过压保护：设定需要保护的极限电压值，超过此限值，装置自动关断输出；

过流保护：设定需要保护的极限电流值，超过此限值，装置自动关断输出；

闪络保护：升压及稳压计时过程中，U高压瞬间变化值U达闪络保护值，超过此限值，装置自动关断输出；

4.4 试验频率：

设定要进行试验的电源频率。可供选择的值为：50Hz、100Hz、150Hz、200Hz。

（五）测量

在主界面下，点击“耐压试验”菜单后，弹出如下所示的界面。

5.1 显示参数说明：

（1）试验频率（f）：当前要进行试验的电源频率。
（2）UR端口R：变频器输出的端口电压，不是加在试品上的电压。
（3）过压保护：设定的保护电压。
（4）试验电流（I）：流过被试品的电流值。
（5）目标电压：设定的期望达到的电压值（二次电压）。
（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。
（7）多倍频感应耐压发生器试验电压：目前加在被试品上的电源电压。

 5.2 功能菜单说明：

（1）开始试验：电压此键，装置开始工作，输出电压。
（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（UR端口R）。
（3）降电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，降低步长设定的电压（UR端口R）。
（4）故障复位：装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。
（5）紧急停机：发生异常，点击此键，装置快速关断输出。
（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。
（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。
（8）保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。
（9）退出：试验完成后，点击此键，回到主界面，试验完成。

ZSDBF-15KVA 多倍频感应耐压试验装置、多倍频感应耐压发生器
1.1概述
我中试控股的多倍频耐压试验仪采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

注意：最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。

主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
保护全面       仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       采用抗震设计，长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件                  环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源                  三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                          如用AC220供电，功率减半
输出频率                  30Hz～200Hz   调节细度0.1 Hz
输出电压                  0～400V正弦波
输出功率                  15KW
最大输出电压              400V
最大输出电流              35A
电压最小分辨率            0.01V
电流最小分辨率            0.001A
电压电流精度              ±1%
外形尺寸（mm）            570（长）×400（宽）×350（高）
仪器重量                  约44kg

仪器成套性
序号 名称 数量 单位
1、测试仪主机 1 台
2、200kV分压器 1 台
3、AC220V电源输入线   1 根
4、AC380V电源输入线   1 根
5、分压器连接线 1 根
6、输出线 1 根
7、接地线    2 根
8、高压线(含鳄鱼夹) 1 根
9、热敏打印纸 2 卷

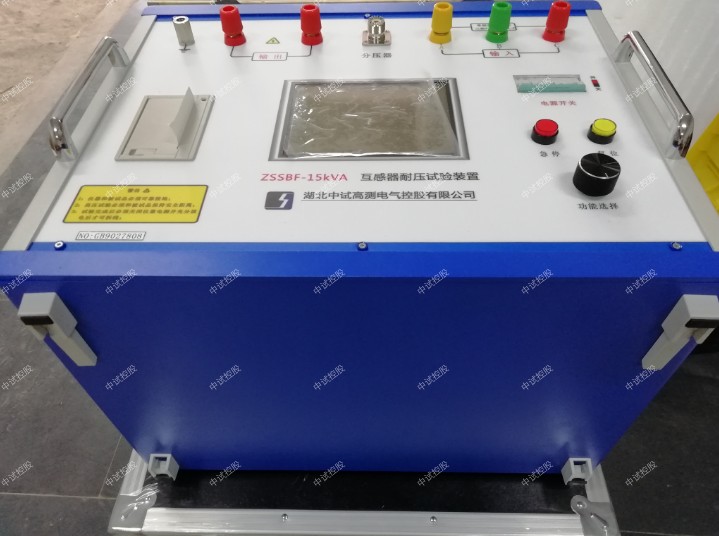

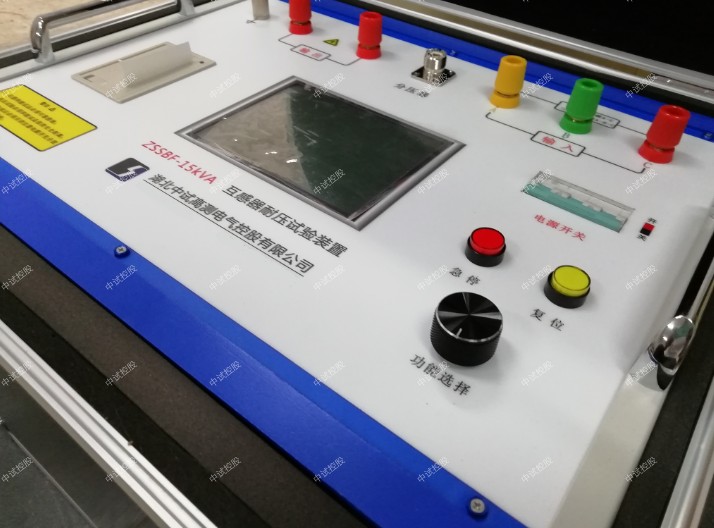

面板功能介绍

1、多倍频感应耐压发生器电源输入：输入电源为3相380时，接A、B、C三相；输入为交流220V时，接A、C两相，此时容量减半；

2、总电源开关：三相空气开关；

3、输出电流设定： 设定范围；

4、紧急复位按钮：当仪器出现异常时按下此按钮，仪器输出立刻为零；

5、复位按钮：用于系统复位，同时停止变频源输出；

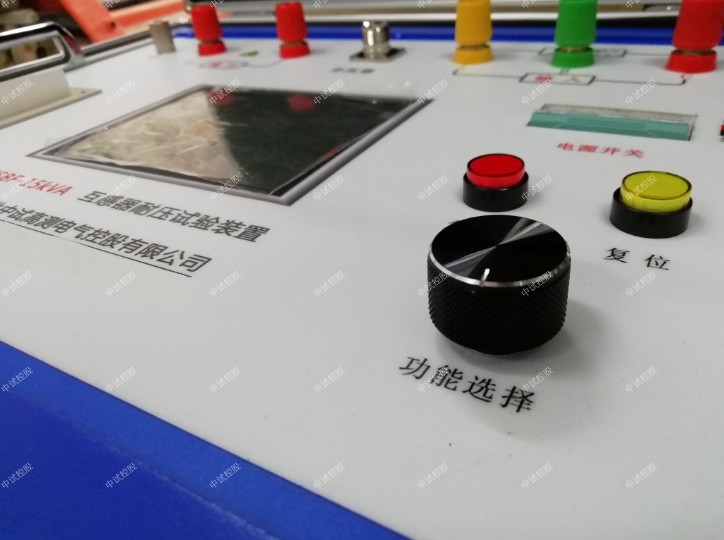

6、旋转鼠标：用于人机界面各项功能操作；

7、液晶屏：用于显示人机界面的各项内容；

8、高速热敏打印机：打印测量数据；

9、接地桩：仪器测试前必须接地！

10、仪器输出端

11、分压器接线端：用于连接电容分压器，取分压器信号测量；

四、使用和操作

4.1 开机界面

界面如图3所示，有4个菜单用户可操作，分别为校时、查询、测量、设置。

4.2 参数设置

参数设置界面如图4，将手型光标移至试验频率后，垂直按下鼠标，出现频率设置界面，如图5：

在图5中，既有固定频率可选，也有固定频率外的其他频率可设，将手型光标移至另选试验频率后，垂直按下鼠标，出现图6界面，在图6界面下，右旋后垂直按鼠标为增加频率，左旋后垂直按鼠标为减小频率，步进调节为0.1 Hz。

其它设置项目及范围如下表：

注意：当设置菜单中的试验低压低于50V时，请将升降幅度设为1V。

4.3 测量、打印及保存

设置完成并保存后，仪器返回开机界面，在开机界面下选择测量，仪器进入测量准备界面，如图7，在图7界面下任意操作鼠标，仪器主板通过485控制变频源开始升压，并将输出的电压和电流采样计算后显示在液晶屏上，如图8：

在图8自动升压界面下，旋转鼠标即可由自动升压转为手动升压。当电压升到设定值后，仪器开始自动计时，计时界面如图9：

耐压计时完成后，多倍频感应耐压发生器仪器开始自动降压，降压界面如图10，当电压降为零伏时，仪器显示耐压计时结果，如图11：

在图11界面下，旋转鼠标，出现四个字菜单：

浏览：相当于移行，由于屏幕只能显示12行，当记录的数据大于12行时，要查看其他行的数据时，必须使用浏览，右旋鼠标按确认数据上移，左旋鼠标按确认数据下移；

退出：选中后，出现图13界面；

保存：选中后，出现图14的保存界面；

打印：打印屏幕显示内容。

在图13界面下，选择否认，仪器返回图11界面；选择确认，仪器退至开机界面。

在图14界面下：

退出：退出保存界面，选中后出现图13界面；

减1和加1：将数据通过加减存入想要存的组里；

确认：将数据存入选中的组里。

4.4 数据查询

在开机界面下选择查询，出现图15界面：

在图15界面中：

退出：选中后退至开机界面；

减1和加1：通过加减数查询想要查询的组；

确认：进入选定的组里查看数据。

在图16界面下旋转鼠标，出现图17界面：

浏览：图12中已详细介绍；

下组：图17界面显示的是*组数据，选中后仪器就显示第二组数据，可循环查询；

退出：选中后出现图13界面，在13界面下选择否认，仪器退回上一屏，选择确认，退至开机界面；

打印：打印界面显示内容。

4.5 校时操作

多倍频感应耐压发生器在开机界面下选中校时，出现图18界面，在此界面下，垂直按鼠标为换项，右旋鼠标为增加数值，左旋鼠标为减小数值。
