电子式多倍频试验装置

根据电子式多倍频试验装置试验标准，对电力变压器及电压互感器感应试验电压大致2-3倍最大工作相电压考虑。众所周知，变压器在额定频率，额定电压下，铁芯接近饱和，若用工频电源在被试变压器绕组两端施加大于额定电压的试验电压，则空载励磁电流会急剧增加，达到不可允许的程度。变压器、互感器感应耐压试验是检验该产品是否符合标准的一项重要试验。

什么是感应耐压测试仪？

感应耐压试验是中试控股指给变压器规定的绕组外施一电压，该电压不低于2倍的额定电源电压，频率不小于2倍最低额定频率；中试控股要求在该电压按规定持续的时间内绕组无灼热、飞狐、击穿或损伤等迹象；要求感应耐压试验前后额定工作电源下的空载电流和功耗无明显的变化。

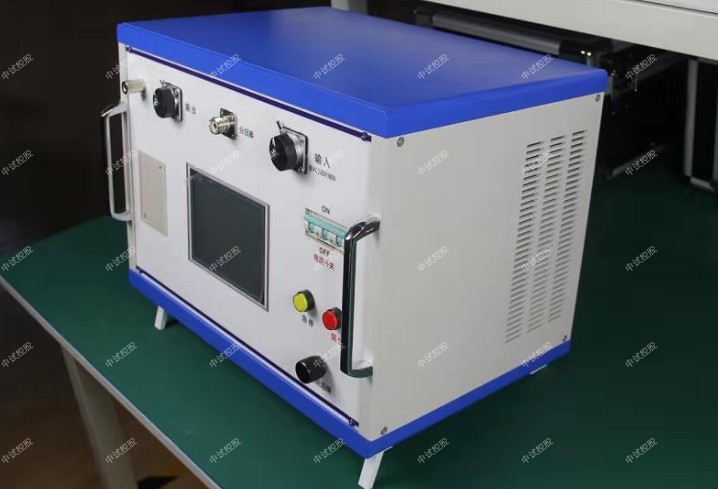

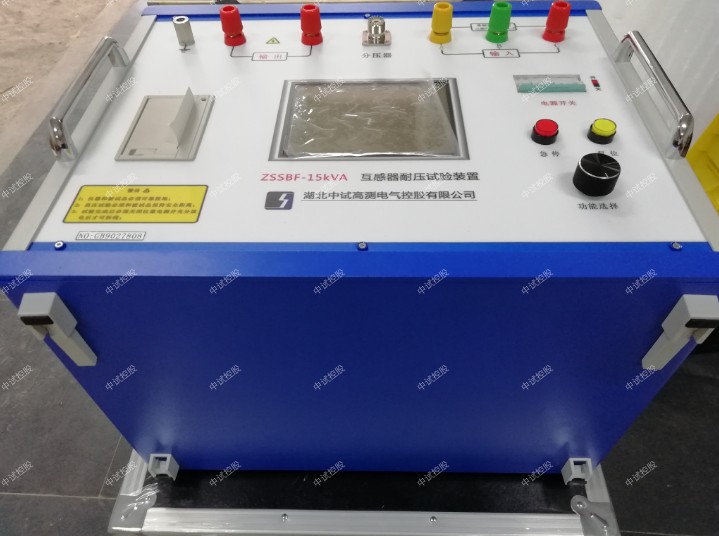

ZSDBF-10KVA 多倍频感应耐压试验装置、电子式多倍频试验装置
一、性能介绍
1.1概述
电压互感器（PT）是电力系统中的关键设备，感应耐压试验是保证产品质量符合标准的一项重要试验。PT绕组的匝间、层间、段间及相间的纵绝缘感应耐压试验，则是PT绝缘试验中的重要项目，纵绝缘试验需通过变频电源装置施加试验电压，进行耐压试验。对PT进行感应耐压试验可帮助工作人员及时发现问题，避免造成严重后果。
我中试控股的感应耐压试验装置采用微机控制，结合先进的变频及高速采样技术设计制造，比传统的三倍频发生器效率高，输出电压稳定，测量精度高，重复性好，并且可以实现自动升压、升压至设定值后自动计时、计时完成后自动降压的功能，操作极其简单。仪器采用背光式大屏幕液晶显示，中试控股全中文操作界面，带实时时钟和微型打印机。仪器采用一体化结构，重量轻，便于携带。

注意：最小分辨率为0.1Hz的步进变化，不仅可用于PT的感应耐压试验，还能用于其它需要使用变频电源的场合。

主要特点：
一机多用       不仅可做互感器感应耐压试验，还可兼做伏安特性试验。
防止容升       配合高阻抗电容分压器，能直接监测一次侧的高压自动完成感应耐压试验。
操作简单       加压可分全自动加压和手动加压，可选30Hz～200Hz频率范围恒压输出。
保护全面       电子式多倍频试验装置仪器具有完善的过压和过流保护功能，且均可由用户设定。
显示清新       采用背光式大屏幕液晶屏，显示清晰，操作界面简单明了。
打印快速       仪器内装微型高速热敏打印机，可快速打印显示内容。
实时时钟       能记录测量的日期和时间，并在液晶屏上显示当前时间。
数据存储       可存储92组数据，存满后还可覆盖。
抗震性能       采用抗震设计，中试控股长途运输中的颠簸不会损坏仪器。

1.2技术指标
工作条件：     环境温度：-10℃～50℃     相对湿度：30%～90%
供电电源：       三相AC380V±10%或AC220±10%    50 Hz±5 Hz
                如用AC220V供电，功率减半
输出频率：      固定频率：50Hz、75Hz、100Hz、150Hz、200Hz
可调频率：30Hz～200Hz   调节细度0.1 Hz
输出电压：      30～350V正弦波
输出功率：      10KW
最大输出电压：  400V
最大输出电流：  25A
电压最小分辨率：0.01V
电流最小分辨率：0.001A
电压电流精度：  ±1%
外形尺寸（mm）： 440（长）×350（宽）×340（高）
仪器重量：      约27kg

1、感应耐压试验装置 1台
2、电源输入线（AC220V和AC380V） 各1套
3、输出线 1套
4、分压器 1台
5、分压器连接线 1根
6、高压硅胶线 1根
7、接地线 2根
8、打印纸 2卷

电子式多倍频试验装置电磁式电压互感器感应耐压试验结果小结：
   1、当试验频率从150Hz变为200Hz时，铁芯更不容易饱和；
   2、用-7.5KVA多倍频感应耐压试验装置，可以完成感应耐压试验；
   2.1 在100/3绕组，独立完成试验；
   2.2 在100/根3绕组，增加一个中间变压器160V/450V，可以成功完成电磁式电压互感器感应耐压试验；
   3、多倍频发生器配置了分压器，可以满足规程：必须在高压端监测测电压的要求，避免了容升电压的影响。
   4、在做多倍频感应耐压试验（电磁式电压互感器感应耐压试验）时，多倍频比三倍频有输出频率多、体积小、重量轻的优势。

50Hz、100Hz、150Hz、200Hz电子多倍频详细用法

（一）电子多倍频介绍

电子式多倍频试验装置采用电力电子技术，数字控制技术，以性能优良的变频器为内部核心硬件，window操作系统，模块化控制和显示，中试控股多倍频发生装置是针对变压器、互感器的感应耐压设计，满足绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验技术标准，多倍频发生器可预置50Hz、100Hz、150Hz和200Hz的试验频率，满足不同的应用需求。

（二）50Hz~200Hz电子多倍频用法

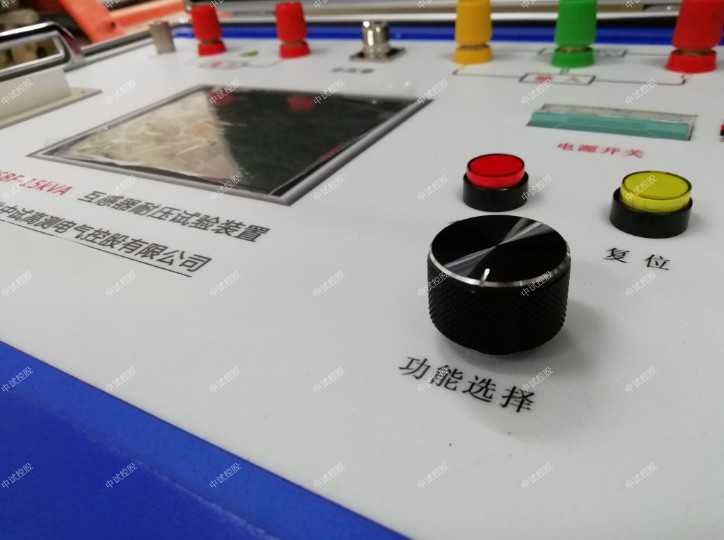

电子多倍频的电源、控制为一体式设计，设有过流、过压保护，如下所示：

（三）接线方法

先将电子式多倍频试验装置的输出线接入互感器的二次端（a，x）将一次高压头悬空，一次高压尾接地，不使用的绕组短接好并与大地连通，接线即完成。

 （四）参数设置

4.1 试验电压：

设置期望达到的输出电压，是指接入被试品绕组上的电压，单位为V，只有当电压大于等于此设定值后，才允许耐压计时启动。

4.2 耐压时间：

设置保持试验电压的时间长度。

4.3 保护参数：

过压保护：设定需要保护的极限电压值，超过此限值，装置自动关断输出；

过流保护：设定需要保护的极限电流值，超过此限值，装置自动关断输出；

闪络保护：升压及稳压计时过程中，U高压瞬间变化值U达闪络保护值，超过此限值，装置自动关断输出；

4.4 试验频率：

设定要进行试验的电源频率。可供选择的值为：50Hz、100Hz、150Hz、200Hz。

（五）测量

在主界面下，点击“耐压试验”菜单后，弹出如下所示的界面。

 5.1 显示参数说明：

（1）试验频率（f）：当前要进行试验的电源频率。

（2）UR端口R：变频器输出的端口电压，不是加在试品上的电压。

（3）过压保护：设定的保护电压。

（4）试验电流（I）：流过被试品的电流值。

（5）目标电压：设定的期望达到的电压值（二次电压）。

（6）耐压时间：试验电压达到目标值后，点击“开始计时”，显示耐压进行的时间。

（7）试验电压：目前加在被试品上的电源电压。

5.2 功能菜单说明：

（1）电子式多倍频试验装置开始试验：电压此键，装置开始工作，输出电压。

（2）升电压：开始试验后，此键可操作。按设定的升、降压步长，点击一次，升高步长设定的电压（UR端口R）。

（3）降电压：开始试验后，此键可操作。中试控股按设定的升、降压步长，点击一次，降低步长设定的电压（UR端口R）。

（4）故障复位：装置发生保护后，点击此键，恢复到常态，不然，所有工作按键不能工作。

（5）紧急停机：发生异常，点击此键，装置快速关断输出。

（6）降压停机：计时时间到，试验完成，点击此键，降压完成试验。

（7）打印数据：试验完成后，点击此键，弹出打印列表，可进行打印操作。

（8）保存数据：试验完成后，点击此键，弹出保存操作界面，可进行保存数据的操作。

（9）退出：试验完成后，点击此键，回到主界面，试验完成。
