互感器负荷箱核心指标

时间：2020-12-04

互感器负荷箱核心指标

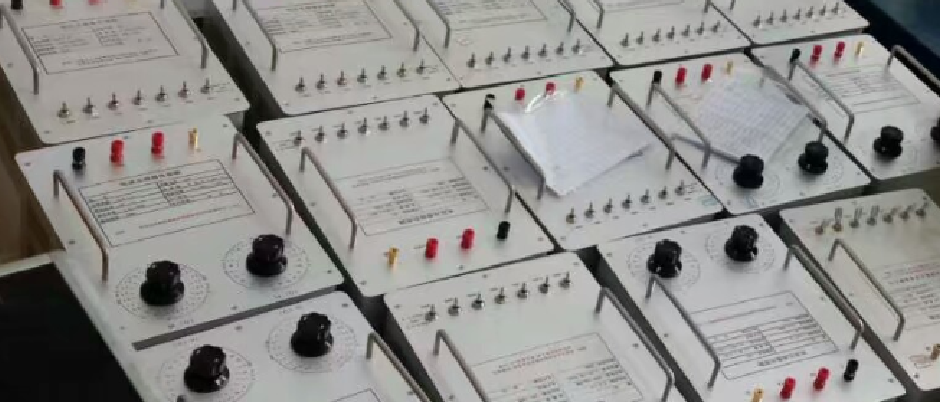

产品简介
FY系列电流、电压互感器负荷箱是检验电流、电压互感器时，专门提供的各种有效负载，是各种互感器检定装置的理想配套产品。本互感器负荷箱是严格按照标准JJG313-94<<电流互感器检定规程>>、JJG314-94<<电流互感器检定规程>>而设计的。其互感器负荷箱输出容量大、负载种类齐全、重量轻、外形美观、稳定性强等优点。

产品特性

重量轻，外形美观，容量大，稳定性强

FY96-A 电流互感器负荷箱

环境条件	温度：15～25℃	湿度：<80%(25℃)
	海拔：<1500m	电源频率：50Hz
	额定容量：COS0.8:2.5VA～60VA	COS1.0:2.5VA～20VA
测量范围	电流	5%～120%
	二次电流	1A
	功率因数	0.8、1.0
	准确度	±3%±0.0025VA
	试验电压	2kV
	外形尺寸(长×宽×高)	250×350×175mm3
	重量	8kg

FY95-H 电压互感器负荷箱

环境条件	温度：15～25℃	湿度：<80%(25℃)
	海拔：<1500m	电源频率：50Hz
	额定容量：1.25VA～158.75VA
	测量范围	20%～120%
	二次电压	100/√3V
	功率因数	0.8、1.0
	准确度	±3%±0.05VA
	试验电压	2kV
	外形尺寸(长×宽×高)	250×350×175mm3
	重量	8kg

FY95-A 电压互感器负荷箱

环境条件	温度：15～25℃	湿度：<80%(25℃)
	海拔：<1500m	电源频率：50Hz
	额定容量：1.25VA～158.75VA
	测量范围	20%～120%
	二次电压	100/√3V
	功率因数	0.8、1.0
	准确度	±3%±0.05VA
	试验电压	2kV
	外形尺寸(长×宽×高)	250×350×175mm3
	重量	8kg

FY98-H 电流、电压互感器负荷箱

环境条件	温度：15～25℃	湿度：<80%(25℃)
环境条件	海拔：<1500m	电源频率：50Hz
额定容量	电流：COS0.8:2.5VA～60VA	COS1.0: 2.5～5VA
额定容量	电压：1.25VA～158.75VA
测量范围	电流：1%～120%	电压：20%～120%
	二次电流	5A
	二次电压	100/V
	功率因数	0.8，1.0
准确度	电流：±3%±0.0025VA	电压：±3%±0.05VA
	试验电压	2kV
	外形尺寸(长×宽×高)	340×350×175mm3
	重量	15kg

FY98-A 电流、电压互感器负荷箱

环境条件	温度：15～25℃	湿度：<80%(25℃)
环境条件	海拔：<1500m	电源频率：50Hz
额定容量	电流：COS0.8:2.5VA～60VA	COS1.0: 2.5～5VA
额定容量	电压：1.25VA～158.75VA
测量范围	电流：5%～120%	电压：20%～120%
	二次电流	1A
	二次电压	100/V
	功率因数	0.8，1.0
准确度	电流：±3%±0.0025VA	电压：±3%±0.05VA
	试验电压	2kV
	外形尺寸(长×宽×高)	340×350×175mm3
	重量	15kg

环境条件	温度：15～25℃	湿度：<80%(25℃)
	海拔：<1500m	电源频率：50Hz
	额定容量：COS0.8:2.5VA～60VA	COS1.0:2.5VA～20VA
测量范围	电流	1%～120%
	二次电流	5A
	功率因数	0.8、1.0
	准确度	±3%±0.0025VA
	试验电压	2kV
	外形尺寸(长×宽×高)	250×350×175mm3
	重量	8kg
