二次压降及负荷测试仪核心重点

产品简介

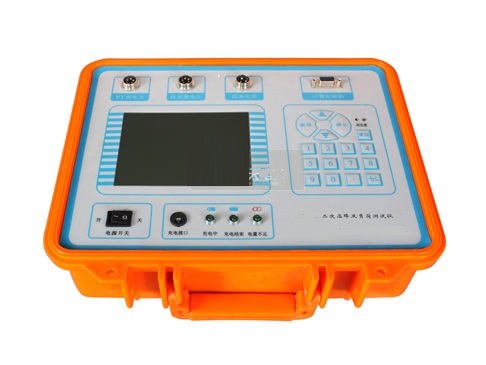

      普通的二次压降测试仪器在使用过程中需要在仪器到测试远端铺设一条很长的电压测试线，有时这条测试线还需要穿越公路、铁路等，如无人看守来往车辆会将线轧坏，如果线路过长有时还可能引起不必要的短路故障，而这正是电压互感器应避免的。中试新研发的二次压降/负荷无线测试仪可帮助用户有效解决这类问题的困扰。本仪器具有和有线二次压降相同的准确性，能够满足标准和各级电科院的测试要求。

产品别称

  ⑴　可以实现三相三线，三相四线、单相全自动测量；
        ⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全；
        ⑶　仪器具有量程自动切换功能，保证测试精度；
        ⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；
        ⑸  测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。
        ⑹  采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。
        ⑺  采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。
        ⑻  次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。
       ⑼  作时间可以长达24小时（长）。
       ⑽  附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。
       ⑾  仪器体积小，重量轻。
       ⑿  极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳
       ⒀  能存储480组测量数据，断电后能保持十年环境条件
——温度：－5°C～40°C
——相对湿度：<95%（25°C）
——海拔高度：<2500m
——外界干扰：无特强震动、无特强电磁场
二次压降测试时仪器主要技术指标
1). 测量范围：比差：0.001%～19.99% 角差：0.01’ ～599’
2). 分 辨 率：比差：0.001% 角差：0.01’
3). 仪器基本误差
——DX=±(1%×X+1%×Y±2个字);
——DY=±(1%×X+1%×Y±2个字)。
2个字——仪器的量化误差
4). 电压表头准确度：0.5%
5). 工作范围
——电压：(50～120)V
6). 仪器指示动作值(提示错误)
——误差：比差大于20%或角差大于600’。
——电压：电压<2.0V。
PT二次负荷测试时仪器主要技术指标
1).  PT二次负荷测试
——导纳测量范围:0.1ms—50.0ms
——导纳测量准确度:
——二次电压（50V－120V）
DX=±(1%×X+1%×Y±2个字)
DY=±(1%×X+1%×Y±2个字)
2个字——仪器的量化误差
注意：测量值在0.2mS以下时，测试电压应保持在50V以上，同时注意钳表的穿心导线保持居中。此时仪器量化误差为5个字
2). 电压表头：0.5%
CT二次负荷测试时仪器主要技术指标
——阻抗测量范围：0.1Ω—50.0Ω
——阻抗测量准确度：
DX=±(1%×X+1%×Y±2个字)
DY=±(1%×X+1%×Y±2个字)
        2个字——仪器的量化误差
电流表头：1%
