电缆断线故障测试仪

电缆故障测试仪探测出的几类故障

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪由系统主机、故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测。

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪有体积小、重量轻、操作简单及适用性广、度高等特点，适用于高低压电力电缆、控制电缆、橡套电缆、船用电缆等，对电缆的断线、低阻击穿、泄漏性高阻击穿、闪络性高阻击穿等故障能准确测量，故障可测率趋于100％，误差接近于“零”。

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障
参考标准：《中试控股DL/T849.1～ DL/T849.3-2004》
12.1英寸工业级液晶触摸屏（触控鼠标操作 ）,XP操作平台
短测试距离（盲区）：0-5米或无盲区
锂电供电、方便现场测试

简介
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪是我公司为了迎合电力工业电力时代的到来，在集成了电缆故障测试行业的诸多精品方案，以IT时代的快速发展为契机,将单片机及笔记本式的电缆故障测试仪彻底摒弃，在嵌入式计算机平台的基础上打造出适合电缆故障测试行业自身特点的网络化电缆故障测试服务平台，并且系统化得集成了USB通信技术,触摸屏技术，3G通信技术，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。考虑到现在地埋电缆日益增多；整套系统满足行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，该中试控股系统测试由系统主机、多次脉冲产生器、故障定位仪和电缆路径仪四部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测以及铁路机场信号控制电缆和路灯电缆故障的精确测试。）
ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）是我公司多年来为了赶超同类产品的世界先进水平不断探索的结果。是中试控股公司内部多名工程师辛勤汗水的技术结晶，该产品实现了与国际水平持平，特别是全套设备在便携性上已赶超了世界同类水平。多次脉冲法的核心技术彻底改变了传统的测试方式，使得原来较难解决的高阻故障波形阅读问题从根本上得以解决，经过多次脉冲产生器可以将任何复杂的高阻波形转化为非常熟悉又便于识别的低压脉冲短路故障波形。彻底解决了长期以来用户不会识别复杂高阻故障波形的难题，使关键的粗测水平得以质的提升。

特征
1、ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪国内首家采用工控嵌入式计算机平台系统，工业级使用环境，实现极强稳定性。锂电供电、方便现场测试。
2、国内首家采用12.1英寸大屏幕触摸系统，全电脑XP操作平台集成化软件，彻底告别电缆仪单片机时代。
3、中试控股采用新的USB通信接口，采集信号稳定，配一款笔记本电脑可实现双控双显，主机可自动选择低6.25MHz、高达100MHz五种采样频率，能满足不同长度电缆的测试要求，减少了粗测误差。
4、软件实现故障自动搜索，距离自动显示，误卡自动报警功能，双游标移动可精确到0.15米，波形可任意压缩、扩展，重叠，同屏随机显示十个低压脉冲波形供您选择叠加定位，提高测试精度，减少误差。
5、支持新开通的3G通信终端或无线上网卡，专用3G软件可实现专家远程现场实时测试技术服务，专家远程操控用户主机，给用户现场测试提供及时、准确波形分析和交流指导，使您无忧工作。
6、关键的精确定点仪部分，直接数字显示测试者离故障点距离，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
7、多次脉冲法产生器一次放电，十次低压脉冲，短路波形直观叠加，容易分析，多次脉冲产生器体积小，重量仅为5KG，真正实现全套设备轻便化。

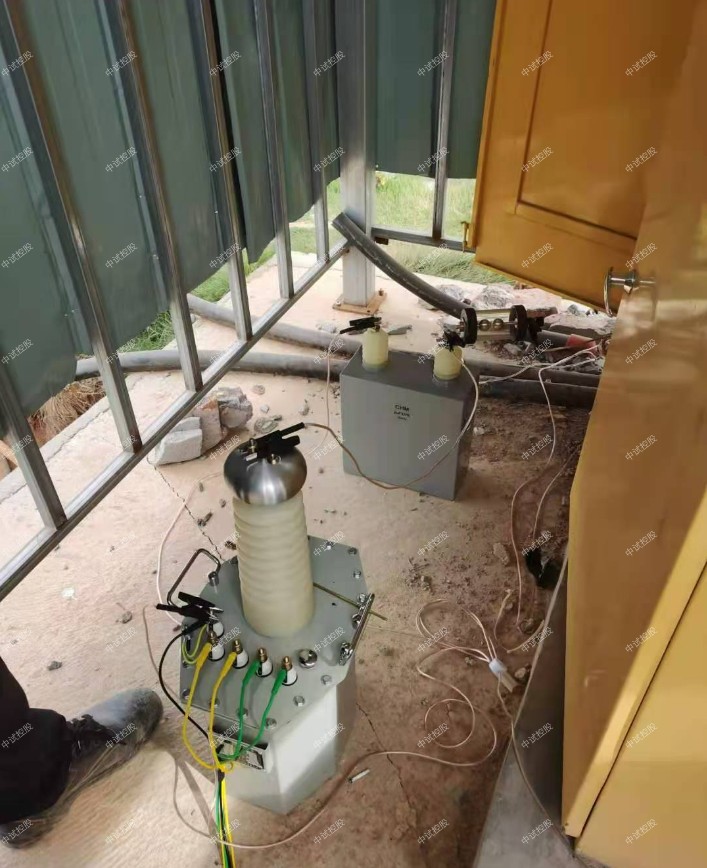

8、高压放电部分二种可供用户选择，国内首创高频高压电源8.9kg替换65kg试验变压器和操作箱，填补国内一项空白。

参数

1、中试控股可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、 ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪可测试铁路通信控制电缆，路灯电缆，机场信号电缆的各类故障。
3、 可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

显示方式：12.1英寸工业级液晶触摸屏（XP操作平台） 　　
存储方式：固定8G
测试方法：低压脉冲法、冲闪电流法、多次脉冲法　
操作方式：双操作，触摸笔兼触控鼠标操作
测试距离：不小于60km
短测试距离（盲区）：0-5米或无盲区
精确定点误差：±0.2m
测试误差：系统误差小于±1%
多次脉冲产生器：冲击电压≤40KV　
分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
电源与功耗：　　AC　220V±10%　不大于15W　　　DC　12V（7AH）　不大于20W
待机时间：可连续使用4小时左右。
工作条件：温度-20℃～﹢40℃，相对湿度80%。
中试控股路径仪技术指标：
信号频率：15KHz正弦波
输出功率：Pomax≥100W
输出阻抗：Zo=Zc(电缆特性阻率)
震荡方式：断续
主机重量：9.8kg
环境温度：－10℃～＋40℃
外形尺寸：180mm×300mm×400mm
相对湿度：RH≤85%（25℃）

可以探测的故障类型有：断线、低阻击穿、泄露性高阻击穿、闪络性高阻击穿、地埋电缆击穿等。

环境状况：井下敷设电缆、架桥电缆、地埋电缆、穿管电缆等，产品适用于电力、矿山、石油、铁路、厂矿企业及专业从事电线电缆制造、维修等行业。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪设备的一般要求是什么样的？

哪种类型的电缆故障测试仪（也叫电du缆故障探测仪），首先取决于设备使用的具体要求，对仪器没有特殊dao要求，一般而言，如果以前未和使用过相同类型的仪器，则电缆的类型为高压电缆和低压电缆。电缆敷设方法有直接埋葬，电缆沟，架空等，对仪器没有特殊要求。建议使用具有三种功能的电缆故障测试仪：故障距离粗略测量ZSDLY-9500 多次脉冲电缆故障测试仪（全智能）、电缆断线故障测试仪缆路径检测和故障点精细确定点。具体要求是：故障点粗测仪（闪光测试仪）具有低压脉冲测试电缆长度功能和用于测试高阻故障功能的闪光测试。
对于并使用了上述智能电缆故障测试仪的人员，可以功能上经过改进的类似仪器，其使用效率更高。也可以根据设备的特定条件购买具有其他测试原理的测试仪。例如，如果电缆槽中铺设了许多电缆，则可以购买高压智能电桥测试仪。测试完故障距离后，可以直接打开电缆沟以发现损坏。打开电缆故障点。如果有更多直接埋入式电缆且电缆较新，则可以使用阶跃电压测试原理的测试仪，如果资金允许，可以不同类型的测试仪，然后根据现场情况灵活选择。
对于使用范围非常简单的用户（例如路灯管理部门），您可以购买路灯电缆测试仪，但请注意，要的仪器好是脉冲测试，电桥测试功能，并且必须逐步排除故障。电压法和声音测量法均可完成大部分路灯故障点测试工作。
对于电缆芯线断裂，电缆和电线护套（外皮）没有损坏的情况，不能通过电桥方法测试电桥距离，也不能使用步进电压法来确定点；电缆的外皮有很多损坏的电缆。即使电缆直接埋入并且是接地故障，也不能使用阶跃电压合法点。
