探讨电缆故障检测仪的实际应用

电缆故障测试仪在实际的电缆故障查找过程中帮助电力工人快速查找故障点，本文结合电缆故障测试仪和定位仪两款谈下实际应用的情况。

ZSDLY-9000 高精准电缆故障测试仪、电缆短路故障测试仪对故障点进行初测。根据雷达测距原理，沿电缆发射一束电磁波，当电磁波遇到特性阻抗不匹配的地方时，就会产生反射波，将反射波采集处理并显示在仪器的屏幕上，根据电波在电缆中已知的传播速度，即可计算出故障点到测试点的大概距离。

接着用定位仪对电缆的故障点进行精确定位。在电缆一端加入高压信号，使电缆的故障点击穿或闪络放电。此时故障点会产生较强的电磁波，在地面沿电缆路径可以通过扩音器检测到低音噪声，根据声音的强弱判断故障点的位置就能检测到精确的故障点。

两种仪器使用后的特点分析：

1、电缆故障测试仪功能特点，测试功能多，具有测距、测速、测阻；100MHz采样频率，最小分辨率0.25m;采用延时测量技术，无任何测试盲区；全自动连续采样，决不漏掉任何一次放电波形。

2、电缆故障定位仪功能特点：可同步接收故障点放电时产生的声波和电磁波，抗干扰能力强。工作方式：既可用于故障点定位，也可用于接收路径1KHz信号来探测电缆路径及直埋深度。

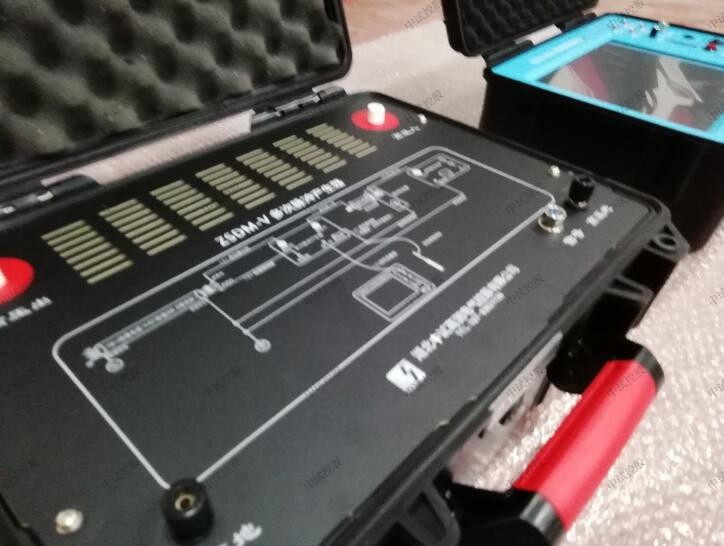

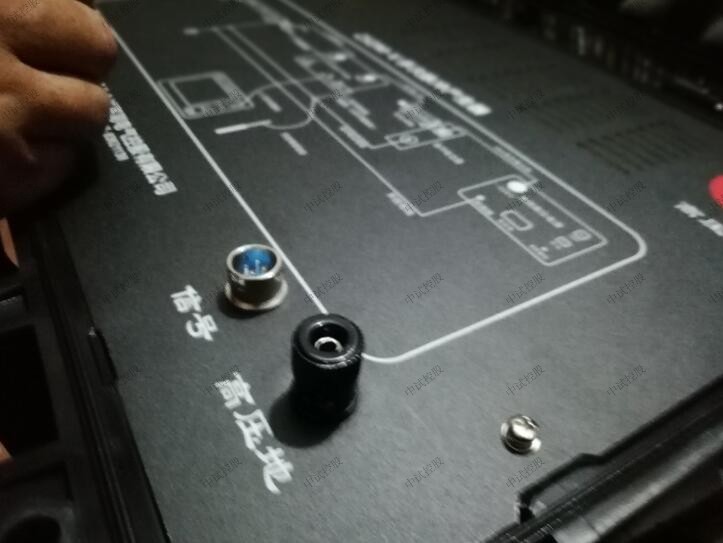

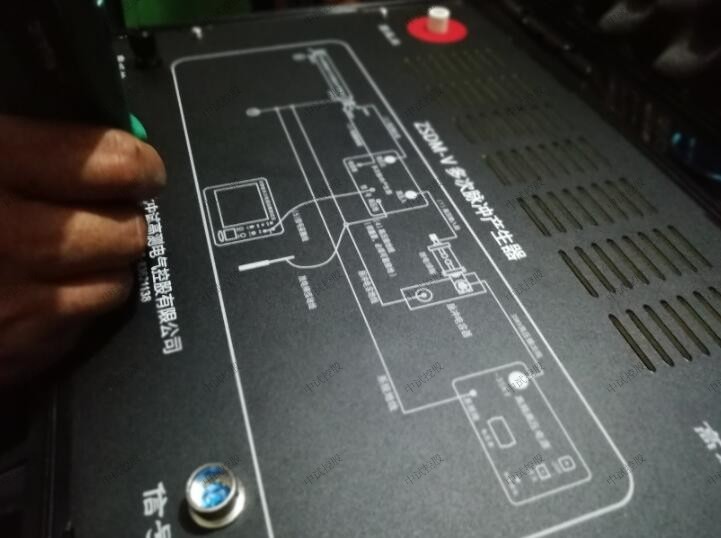

ZSDLY-9000 高精准电缆故障测试仪、电缆短路故障测试仪
可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障
参考标准：《DL/T849.1～ DL/T849.3-2004》
12.1英寸工业级液晶触摸屏（触控鼠标操作 ）,XP操作平台
短测试距离（盲区）：0-5米或无盲区
可测试铁路通信控制电缆、路灯电缆、机场信号电缆的中试控股各类故障

简介
ZSDLY-9000 高精准电缆故障测试仪是工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。测试软件自动识别卡位读取故障距离，特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足电力行业标准《DL/T849.1～ DL/T849.3-2004》电力设备专用测试仪器通用技术条件，遵循制造计量器具许可，该系统测试由系统主机故障定位仪和电缆路径仪三部分组成，用于电力电缆各类故障的测试，电缆路径、电缆埋设深度的寻测和电缆档案资料的日常维护管理。以及铁路机场信号控制电缆和路灯电缆故障的精确测试。

用途

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。

中试控股仪器配套
1、电缆故障检测仪主机 1台；
2、数字式同步定点仪（含耳机、探头） 1台；
3、路径信号发生器 1台；
4、电流取样器 1个；
5、电源充电适配器 1个；
6、3KVA直流（交直流）试验变压器 1台；
7、试验变压器操作箱 1台；
8、2微法 /30KV脉冲电容 1个；
9、ZSDLY-9000 高精准电缆故障测试仪、电缆短路故障测试仪高压放电棒 1根；

特征
整套设备由电缆故障测试仪主机、电缆故障测试附件（路径仪和定点仪）和电缆测试高压单元大部分组成，测试简单方便
1、中试控股仪器采用工控嵌入式计算机平台系统，全电脑XP系统操作平台，集成化软件测试，并配有电缆故障测试软件。
2、仪器采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。
3、仪器采用新的USB通信接口，采集信号稳定，主机可自动选择低6.25MHz、高达100MHz五种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。
4、软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。
5、主机支持主机自带WIFI接收功能，专用3G软件可随时实现专家远程现场实时测试技术服务，专家远程操控用户主机，业务技术配备手机安卓版测试软件，给用户现场测试提供随时随地及时、准确波形分析和交流指导，使您无忧工作（选配）。
6、内置现场波形和现场实物接线图，利于现场测试比对和日常学习，并能自动生成测试报告并打印。
7、声磁同步数显定点仪部分可直接数字显示测试者离故障点距离，采用静噪技术，是国内同类定点技术的又一次创新，为快速准确查找电缆故障，减少停电损失提供了有力保障。
8、高压放电部分三种可供用户选择，国内领先全新的8.4kg ZSDLY-9300高频高压电源替换65kg试验变压器和操作箱，ZSDLY-9200内置电容一体化高频高压电源高压冲击部分，适用范围广，真正综合轻便化，国内领先。

参数

1、可测试各种35KV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。
2、可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。
3、可测量长度已知的任何电缆中电波传播的速度。
4、可测试电力电缆埋设路径及埋设深度。
5、显示方式：12.1英寸工业级液晶触摸屏(触控鼠标操作)（XP操作平台）
6、存储空间：固定8G
7、测试方法：低压脉冲法、冲闪电流法、直闪电流法
8、操作方式：双操作，触摸笔兼触控鼠标操作
9、测试距离：不小于60km       　
10、短测试距离（盲区）：0-5米或无盲区
11、精确定点误差：±0.2m         　
12、测试误差：系统误差小于±1%
13、分辨率：V/fm；V为传波速度m/μs；软件游标0.10米。
14、待机时间：可连续使用6小时左右。
15、主机重量：6.2kg
16、外形尺寸：180mm×300mm×400mm
17、温度：-20℃～+40℃，相对湿度：80%
18、中试控股仪器采样频率：6.25MHz、12.5MHz、25MHz、50MHz、100MHz、（自适应脉宽）
19、电源与功耗：AC　220V±10%　不大于15W　　DC　12V（7AH）　84瓦特/小时  不大于20W
20、服务方式及技术：
a、3G无线远程同步测控服务
b、波形邮件传输，手机安卓版测试软件实时服务；
c、配备电缆故障测试教学视频随时学习设备使用方法；

路径仪技术指标：
1、信号频率：15KHz正弦波
2、输出功率：Pomax≥100W
3、输出阻抗：Zo=Zc(电缆特性阻率)
4、震荡方式：断续
5、环境温度：－10℃～＋40℃
6、相对湿度：RH≤85%（25℃）
7、主机重量：9.8kg
8、外形尺寸：180mm×300mm×400mm
ZSDLY-9200/ZSDLY-9300电缆测试高频定位电源中试控股技术指标：
1、高工作直流负电压　：≤35KV
2、大工作电流　：≤30mA
3、显示电压值误差：＜±2%
4、放电能量：≤2450J/3.5S
5、内置脉冲电容：4uf/25KV(ZSDLY-9200)
6、小放电周期3.2秒
7、大功耗：＜1.5KVA、大烧穿功率  1000W

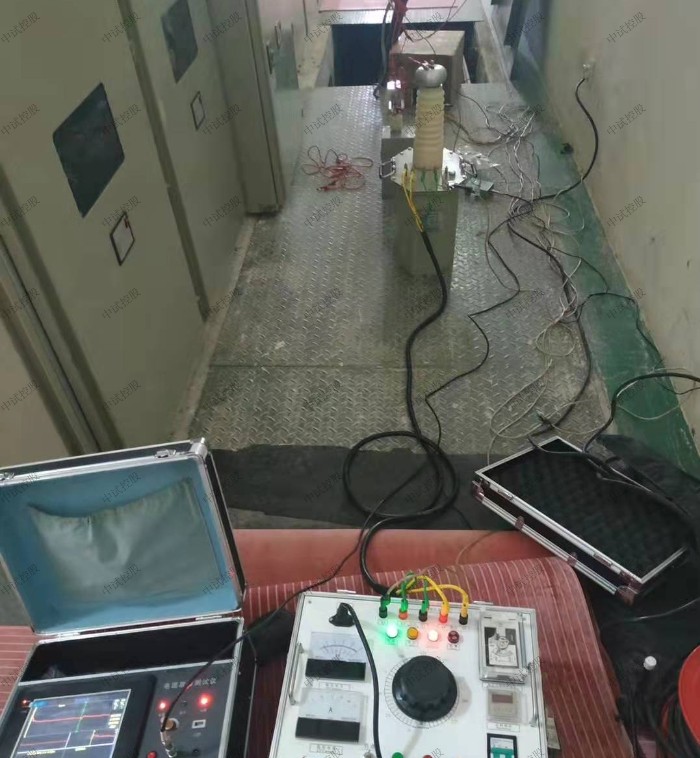

6kV及以上高压电缆故障测试方法

测试故障距离可考虑使用电缆故障测试仪的脉冲法(包括低压脉冲和多种高压脉冲法)为主，高压电桥法为辅的测试原则。

这两个方法各有特点，脉冲法测试成功的概率高，但对测试人员技术水平要求高一些:高压电桥法测试成功的概率略低，但操作使用非常简单，而且对于脉冲法较费劲的严重受潮或绝缘严重不平衡的电缆故障效果非常好。

如果将两个方法结合使用，就能使故障测试的难度大大降低，故障测试效率成倍提升。ZSDLY-9000 高精准电缆故障测试仪、电缆短路故障测试仪定点目前用的最多而且成功率高的为声磁同步法。还有跨步电压法、电磁预定点、音频法可辅助配合使用。虽然为辅助方法，但可能对某条故障电缆来说却有特效。
