CT分析仪 技术指标

◆

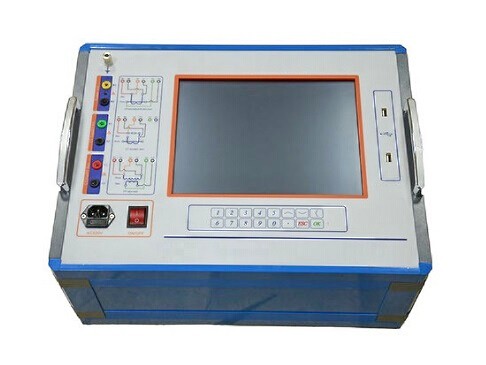

CT分析仪

产品特点
   按照IEC60044-1/GB1208, IEC60044-6/GB16847和C57.13设计的多功能电流互感器综合特性测试仪，一次试验可以获得互感器的励磁特性，励磁参数，比差，角差，极性，线圈电阻和磁滞回线等参数，被测电流互感器的更高拐点电压可以达到45KV。

◆1、CT分析仪的功能与使用场合
CT分析仪用于电流互感器的以下试验：
    1）励磁特性试验
    2）匝数比检测
    3）比差与角差校验
    4）极性校验
    5）二次绕组电阻测量
    6）二次负荷测量
    7）5%和10%误差曲线测量
    8）CT暂态特性测试与分析
    9）CT铭牌自动推断
    10） 拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT 参数的测量
    11）电流互感器铁芯磁滞回线测量

◆2、装置的应用场合主要有：
    1） CT铭牌的参数校验
    2） CT接入当前负荷时参数校验
    3） 分析CT的暂态特性对继电保护装置的影响。
    4） CT的误差校验和精度等级校验

◆CT分析仪技术参数
     1 测试标准依据： IEC60044-1,IEC60044-6,GB1208,GB16847,C57.13
     2 输入电源电压： AC220V±10%，50Hz/60Hz±10%
     3 输出电压： 0.1~125V(AC)
     4 输出电流： 0.001~5A(RMS)
     5 输出功率：300VA
     6 更高等效拐点电压：45KV
     7 电流测量： 范围：0~10A (自动量程0.1/0.4/2/10A)误差<±0.1%+0.01%FS
     8 电压测量： 范围：0~200 V (自动量程1/10/70/200V)误差< ±0.1%+0.01%FS
     9 匝数比测量： 范围：1~30000，
                          1~2000 误差<0.05%
                          2000~5000 误差<0.1%
                          5000~30000 误差<0.2%
     10 相位测量： 精度：±2min，分辨率：0.01min
     11 二次绕组电阻测量范围： 范围：0~80Ω(自动量程2/20/80Ω)误差< 0.2%RDG+0.02%FS， 更大分辨率：0.1mΩ
     12 温度测量：-50~100度， 误差<3度
     13二次负荷测量： 0～160ohm(2/20/80ohm/160ohm)误差0.2%RDG+0.02%FS 更大分辨率0.001ohm
     14 数据存储组数：大于1000组
     15 工作条件： 温度：-10℃～50℃， 湿度：≤90%
     16 尺寸： 485mm×356mm×183mm
     17 重量： <15Kg（含附件)
