互感器综合测试仪(变频式）性能参数

时间：2020-12-01

互感器综合测试仪(变频式）性能参数

◆

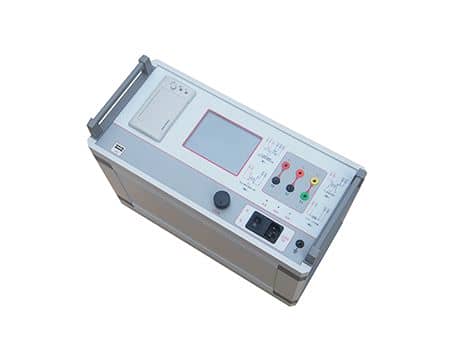

互感器综合测试仪

产品用途
互感器综合测试仪用于对保护类、计量类互感器进行自动测试，适用于实验室也适用于现场检测。

◆互感器综合测试仪(变频式）产品特点
• 支持检测CT和PT（保护类、测量类、TP 类）稳态和瞬时等参数.
• 满足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等规程要求.
• 采用先进的自动变频技术，等效励磁电压高达5000V.
• 内置0～200A大电流源，可方便检查互感器二次回路通道状态的完整性.
• 无需外接其它辅助设备，单机即可完成所有检测项目.
• 自带微型快速打印机、可直接现场打印测试结果.
• 采用智能控制器，操作简单.
• 大屏幕液晶，图形化显示接口.
• 按规程自动给出（励磁）拐点值.
• 自动给出5%和10%误差曲线.
• 可保存3000组测试资料，掉电后不丢失.
• 支持U盘转存资料，可以通过标准的PC进行读取，并生成检测报告.
• 小巧轻便＜12Kg，非常利于现场测试.

◆互感器综合测试仪(变频式）技术参数

工作电源	AC220V±10% 、50Hz
设备输出电压	0～220Vrms， 5Arms（20A峰值）
输出电流	0～200A
等效励磁电压	≤5000V
二次绕组直阻测量	范围0.1～300Ω精度±0.5%、分辨率0.1
二次实际负荷测量	范围5～1000VA精度±0.5%
CT/PT角差测量	精度±5min 分辨率0.1
CT/PT比差测量	精度±0.05% 分辨率0.1
CT变比测量	范围1-10000精度±0.5%
PT变比测量	范围1-10000精度±0.1%
工作环境	温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1500m
设备规格	尺寸：380mm × 240mm × 180mm ，重量：≤12Kg
