数模一体继电保护测试仪核心参数

时间：2020-11-30

数模一体继电保护测试仪核心参数

◆

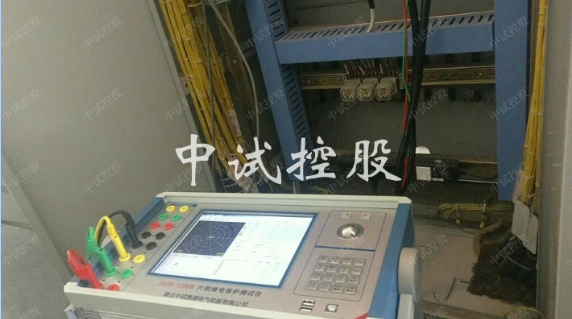

数模一体继电保护测试仪

产品特点
数模一体继电保护测试仪是根据国网公司《智能变电站继电保护技术规范》和《智能变电站技术导则》设计的新一代智能继电保护测试仪。既可实现对光数字保护装置（IEC61850，智能数字站）的全功能测试，也可以对传统保护装置（常规站）进行全功能测试，具备GPS、IRIG-B码、PPS同步接口并支持IEEE1588时方式，为站内调试以及站与站联调提供条件。测试软件提供丰富的测试功能模块，可对保护测控装置、合并单元、智能终端、交换机等进行专项测试，是变电站调试、智能设备研发、智能变电站继电保护技术培训不可多得的一款仪器；

◆数模一体继电保护测试仪产品特点
•6对100M光纤通讯以太网接口，可收发IEC61850-9-1/2帧格式的采样值、Goose、IEEE-1588报文；整机更大支持24组SV报文+64组Goose报文同时输出；
•5对2~10M光纤串口，可收发IEC60044-7/8 FT3、国网扩展FT3、许继私有FT3帧格式的采样值报文；
•4/6路电压（0~125V AC）、3/6电流（0~30A AC）同时输出（型号不同，输出路数不同），且幅值、相位、频率完全独立调节；
•采用新型开关电源模块结合高保真模块式线性功放，既保证小信号精度高，波形精致平滑，又保持仪器轻巧，携带方便；
•内置GPS对时模块，同时提供1对光同步接口，可接收IRIG-B/PPS对时，也可对外提供IRIG-B码同步时钟源；
•内置辅助直流输出，110V/220V可切换，可为保护装置供电；
•内置工控机，可单机操作或外联PC操作，操作软件一致；
•散热结构设计合理，硬件保护措施可靠完善，对过流、过温、短路等具有自保护及告警功能；
•完整解析SCL文件（SCD、CID、ICD、NPI），实现对SV、GS信息的自动配置；
•嵌入报文侦测、监视与抓包功能，自动分析报文类型、属性、波形、幅值、相位、频率、Goose状态、品质因素等，支持SV报文重新采样，自动统计报文离散度，对异常报文进行告警；报文帧数据可逐一解析对比，支持PCAP文件输出；
•嵌入PCAP报文回放功能，可对导入的PCAP文件进行自定义编辑及保存，可产生碎包、巨包，可叠加CRC错误，可定量发送指定帧报文，可循环播放；
•嵌入SV、GS、FT3异常帧模拟测试功能，支持丢帧、错序、抖动、双A/D不一致、错值、stNum/sqNum异常、CRC错误等异常模拟；
•嵌入网络压力与Goose风暴测试功能，可自由组合SV与Goose产生指定流量的报文输出；
•嵌入智能终端SOE响应时间测试功能，测量精度<0.1ms；
•嵌入同步时钟测试功能，提供对时精度与守时精度测试，对时模式支持IRIG-B和IEEE-1588；
•光纤通讯接口提供数据转发、镜像、回环等；

◆数模一体继电保护测试仪产品功能
•保护测控（常规或智能）测试功能：电流电压、状态序列、定值校验、差动保护、谐波试验、低周减载、系统振荡、整组试验、同期等；
•合并单元测试功能：离散度测试、额定延时测试、对时/守时性能测试、核相测试、规约一致性测试、网络压力测试、同步性测试（电子式互感器接入模式）；
•智能终端测试功能：SOE响应时间测试、网络压力测试、Goose风暴测试、虚端子测试、规约一致性测试；
•光交换机测试功能：VLAN测试、转发延时测试、网络压力测试；
•同步时钟源测试功能：对时性能测试、守时性能测试；

◆数模一体继电保护测试仪技术参数

光纤以太网口	6对×100Mbits/s，ST，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；	发送离散度：<0.1μs 接收时标精度：<25ns 更大输出流量：＞95M 1588对时精度：<80ns
光纤串口	5对×（2~10Mbits/s），ST，多模，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式；	发送离散度：<0.1μs 接收时标精度：<25ns
同步接口	内置GPS； 1对×IRIG-B/PPS光口，ST，多模，850nm	精度：<400ns
电以太网口	1个，RJ-45，100Mbits/s
交流电压源	4/6×125V，分辨率：1mV，更大输出功率：60VA/相	精度：0.1%
交流电流源	3/6×30A，分辨率：1mA，更大输出功率：450VA/相	精度：0.1%
直流电压源	4/6×175V，分辨率：1mV，更大输出功率：75VA/相	精度：0.5%
直流电流源	3/6×20A，分辨率：1mA，更大输出功率：300VA/相	精度：0.5%
输出频率	0~1000Hz，分辨率：1mHz	精度：0.001Hz
输出相位	0~359.999°，分辨率：0.001°	精度：0.2°
输出谐波	直流分量，2~20次谐波
开关量输入	8路，10-250VDC或空接点，自动识别，无极性
开关量输出	8路，空接点/快速开出，交直流开断能力：0.5A，250V	快速开出时间：<10μs
屏幕	8.4’ LED，1024×768
供电电源	AC：220V±15%，频率：50Hz±10Hz
体积	360 ×200 ×415 （mm）	重量：13.5~15.0Kg

产品选型：

	数模一体继电保护测试仪
	7000B/3D	7000/6D
光纤网口	● 6对	● 6对
光纤串口	● 5对	● 5对
同步接口	● 1对	● 1对
模拟小信号	○ 12路	○ 12路
电流源输出	● 3×（0~30A）	● 6×（0~30A）
电压源输出	● 4×（0~125V）	● 6×（0~125V）
开关量输出	● 8对	● 8对
开关量输入	● 8对	● 8对
辅助直流输出	● 1路	● 1路

		幅值精度：0.05% 相位精度：0.05° 频率精度：0.001Hz
光纤以太网口	6对×100Mbits/s，SC，多模，1310nm； IEC61850-9-1/2/LE，Goose，IEEE-1588；	发送离散度：<0.1μs 接收时标精度：<25ns 更大输出流量：>95M 1588对时精度：<80ns
光纤串口	5对×（2~10Mbits/s），SC，多模，850nm； IEC60044-7/8，FT3；支持曼码或异步串口传输方式；	发送离散度：<0.1μs 接收时标精度：<25ns
同步接口	内置GPS； 1对×IRIG-B/PPS光口，SC，多模，850nm	精度：<1μs
电以太网口	1个，RJ-45，100Mbits/s
开关量输入	8路，10-250VDC或空接点，自动识别，无极性
开关量输出	8路，空接点/快速开出，交直流开断能力：0.5A，250V	快速开出时间：<10μs
屏幕	8.4’，1024×768
供电电源	AC：220V±15%，频率：50Hz±10Hz
体积	360 ×200 ×415 （mm）	重量：16.8Kg
