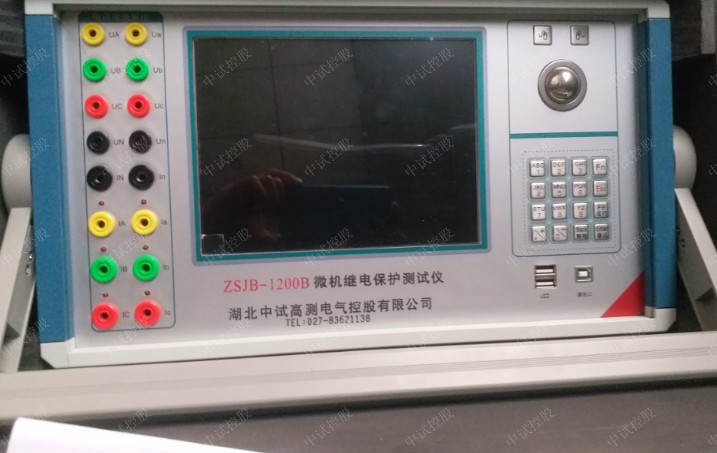

三相继电保护测试仪总体介绍

◆

三相继电保护测试仪

产品特点
    •标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
    •单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
    •双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
    •软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
    •开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
    •大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
    •自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
    •具有独立专用直流电源输出  装置设有一路110V 及 220V专用可调直流电源输出。
    •性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有更高的性能价格比。
◆三相继电保护测试仪技术参数
    1.交流电流输出
    •输出精度  0.2级
    •相电流输出（有效值）    0～40A
    •三并电流输出（有效值）  0～120A
    •相电流长时间允许工作值（有效值）10A
    •相电流更大输出功率              420VA
    •三并电流更大输出时更大输出功率  900VA
    •三并电流更大输出时允许工作时间  10s
    •频率范围（基波）  0～1000Hz（联机）20~300Hz（单机）
    •谐波次数          1～20次（联机）1~6次（单机）
    2.直流电流输出
    •输出精度  0.5级
    •电流输出  0～±10A /每相，0～±30A /三并
    •更大输出负载电压  20V
    3.交流电压输出
    •输出精度  0.2级
    •相电压输出（有效值）   0～120V
    •线电压输出（有效值）   0～240V
    •相电压/线电压输出功率   80VA / 100VA
    •频率范围（基波）0～1000Hz（联机）20~300Hz（单机）
    •谐波次数        1～20次（联机）1~6次（单机）
    4.直流电压输出
    •输出精度  0.5级
    •相电压输出幅值  0～±160V
    •线电压输出幅值  0～±320V
    •相电压/线电压输出功率  70VA / 140VA
    5.开关量及时间测量
    •开关量输入：8路
    •空接点：   1～20mA，24V
    •电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
    •开关量输出：4对
    •DC：220V／0.2A；AC：220V／0.5A
    •时间测量：测量范围0.1ms ～ 9999s
    •测量精度0.1mS
